12-Core, 24-Core eller 48-Core? Hur bestämmer man kapaciteten hos en fiberoptisk anslutningslåda?

För att bestämma den ideala kapaciteten för en Fiberoptisk anslutningslåda (FOTB) , måste du matcha fiberantalet – om 12-kärnig, 24-kärnig eller 48-kärnig —till din nuvaroche aktiva abonnentdensitet samtidigt som du tillåter en 20-30% tillväxtmarginal för framtida expansion. Att välja rätt kapacitet förhindrar att höga initiala kapitalutgifter överprovisionerar och undviker de tekniska flaskhalsarna med underprovisionering.

Förstå fiberoptisk terminalboxkapacitet

Kapacitet för fiberoptisk anslutningslåda hänvisar till det maximala antalet fiberkärnor som enheten kan avsluta, skarva och distribuera till slutanvändare. Denna fysiska gräns definieras av antalet adapterportar (SC, LC eller FC) och det interna utrymmet som är tillgängligt för skarvbrickor och kabelhantering.

I modern FTTH (Fiber to the Home) and FTTB (Fiber to the Building) utbyggnader, fungerar uttagslådan som bryggan mellan fördelningskabeln och fallkablarna som leder till kundens lokaler. A 12-kärnig fiberoptisk anslutningslåda används vanligtvis för små bostadskluster, medan 48-kärniga modeller är standard för flerfamiljshus med hög täthet eller kommersiella nav. Kapaciteten du väljer styr ditt nätverks skalbarhet och underhållseffektivitet.

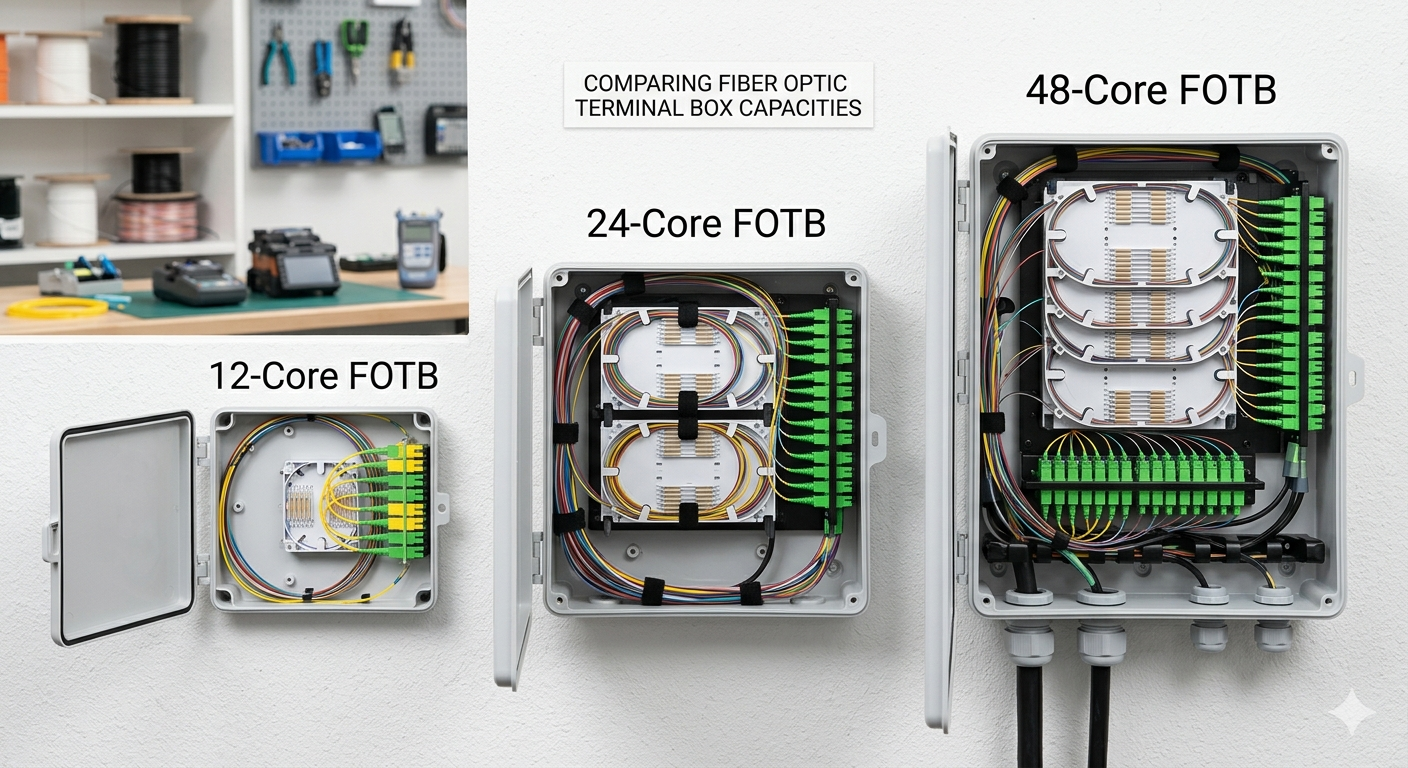

12-Core vs. 24-Core vs. 48-Core: A Comparative Analysis

Den primära skillnaden mellan dessa kapaciteter ligger i hamndensitet och rumsliga fotavtryck , vilket direkt påverkar implementeringskostnaden per abonnent. Att välja mellan dessa alternativ kräver en balans mellan rumsliga begränsningar och den förväntade utnyttjandegraden för dina fibertjänster.

Nyckelfaktorer vid bestämning av fiberoptisk anslutningslådans kapacitet

Abonnentdensitet är det enskilt mest kritiska måttet när du beräknar den nödvändiga kapaciteten för din uttagslådan. Du måste genomföra en platsundersökning för att identifiera det totala antalet hushåll eller kontor inom en radie på 50 meter från den föreslagna installationspunkten.

1. Aktuella och framtida prenumerationspriser

Installera alltid 25 % mer kapacitet än dina nuvarande "varma leads" föreslår för att ta hänsyn till organisk nätverkstillväxt. Om du har 10 intresserade kunder idag, a 12-kärnig fiberoptisk anslutningslåda kan tyckas tillräckligt, men det lämnar inget utrymme för fel eller framtida grannar som registrerar sig. I detta scenario, a 24-kärnig låda ger en mycket säkrare buffert.

2. Typ av fiberanslutningar (SC vs. LC)

Använder LC Duplex-adaptrar kan effektivt fördubbla kapaciteten av en standarduttagslådans fotavtryck jämfört med SC-adaptrar . Om ditt fysiska installationsutrymme är begränsat (t.ex. en trång garderob), kan du uppnå 48-kärndensitet i en låda med 24 kärnor genom att byta till LC-kontakter.

3. Nätverksarkitektur (P2P vs. PON)

Passivt optiskt nätverk (PON) arkitekturer använder ofta splitters inuti Fiberoptisk anslutningslåda , vilket väsentligt förändrar det interna utrymmesbehovet. Om du placerar en 1:16 PLC-splitter i lådan, a 24-kärnig låda är den minsta rekommenderade storleken för att hantera ingångsfibern, splittermodulen och de 16 utgångskablarna utan att överskrida fiberböjningsradie .

Varför den 24-kärniga fiberoptiska terminallådan är "Sweet Spot"

Den Kapacitet med 24 kärnor erbjuder den bästa balansen mellan hårdvarukostnad och installationsmångsidighet för förorts- och stadsmiljöer. Den är tillräckligt stor för att hysa splitter och ge betydande tillväxtpotential men tillräckligt liten för att kunna monteras på verktygsstolpar utan överdrivet vindmotstånd.

• Kostnadseffektivitet: Den price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Operationell enkelhet: Tekniker kan standardisera på en boxtyp för de flesta bostadshus, vilket minskar behovet av varierat reservdelslager.
• Uppdelningsflexibilitet: A 24-kärnig låda kan enkelt rymma två 1:8 splitter eller en 1:16 splitter med gott om utrymme för slak kabel.

Tekniska utmaningar med högkapacitetslådor (48 kärnor och över)

Kabelhantering blir exponentiellt svårare när fiberantalet ökar till 48 kärnor och längre. Felaktig routing i hög densitet Fiberoptisk anslutningslåda leder till makroböjningsförluster, vilket kan försämra signalen för dussintals kunder samtidigt.

Vid utplacering 48-kärniga lådor , se till att enheten har:

• Oberoende skarvbrickor: Minst fyra separata brickor för att isolera olika fiberbuntar.
• Rensa märkningssystem: Integrerade ID-kort för varje port för att förhindra teknikerfel under underhåll.
• Robusta kabelgenomföringar: Den ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the IP65 eller IP67 vattentät klassificering .

Real-World Scenario: Välja kapacitet för en lägenhet med 30 enheter

För en byggnad med 30 bostäder, en 48-kärnig fiberoptisk anslutningslåda är det enda logiska valet för att säkerställa 100 % tjänsttillgänglighet och framtidssäkring. Medan en 24-kärnig låda är billigare, skulle det lämna 6 enheter utan möjlighet till service, vilket kräver en sekundär installation senare som skulle kosta tredubbla de initiala besparingarna.

Vanliga frågor (FAQ)

Kan jag uppgradera en 12-kärnig box till en 24-kärnig box senare?

Nej, Kapacitet för fiberoptisk anslutningslåda fixeras vanligtvis av det fysiska chassit och adapterpanelen. Uppgradering kräver att hela lådan byts ut och alla befintliga anslutningar skarvas om, vilket orsakar betydande driftstopp. Det är alltid bättre att överprovisionera något från början.

Påverkar fiberantalet lådans IP-klassning?

Indirekt, ja. Som kärnantalet ökar , ökar antalet utgångsportar för fallkablar. Om Fiberoptisk anslutningslåda är inte konstruerad med högkvalitativa tätningar för 48 enskilda kablar, den är mer benägen att tränga in fukt än en mindre 12-kärnig låda med färre öppningar.

Vad är effekten av att använda LC-kontakter i en 48-kärnig låda?

Använder LC Duplex-kontakter låter dig uppnå 48 kärnor i ett fysiskt utrymme som vanligtvis är reserverat för 24 SC-kontakter. Detta är en "High-Density"-lösning som är idealisk för datacenter eller trånga telekommunikationsrum där väggutrymmet är en premie.

Sista checklista för att välja din fiberoptiska anslutningslåda

Innan du slutför ditt köp, använd denna checklista för att säkerställa Kapacitet för fiberoptisk anslutningslåda matchar dina projektkrav perfekt:

• Totalt antal potentiella prenumeranter: Räkna alla möjliga anslutningspunkter.
• Expansionsbuffert: Lägg till 20 % till ditt totala antal.
• Splitterkrav: Se till att lådan har dedikerade platser för PLC-delare om du använder PON.
• Miljö: Välj utomhusklassade (IP65) boxar för stolp- eller väggmontage.
• Fibertyp: Matcha de interna pigtailsna (G.652D eller G.657A) till din distributionskabel.

Sammanfattning: Bestämmande Kapacitet för fiberoptisk anslutningslåda är en avvägning mellan kostnad och framtidssäkring. Medan 12-kärniga lådor tjäna landsbygdens behov och 48-kärniga lådor hantera urban täthet, den 24-kärnig fiberoptisk anslutningslåda förblir branschstandarden för de flesta FTTH-installationer på grund av dess flexibilitet och effektiva kabelhantering.
