Allt du behöver veta om fiberoptiska kablar

I dagens mycket uppkopplade värld har snabba, stabila internetanslutningar blivit en viktig del av jobbet och livet. Som kärnan i moderna kommunikationsnätverk, fiberoptiska kablar har revolutionerat dataöverföring med sin exceptionella prestanda. Men för många är de fortfarande ett till stor del obekant område, fullt av teknisk jargong.

Vad är fiberoptisk kabel?

Fiberoptisk kabel är ett nätverksmedium som använder ljussignaler för att överföra data. Till skillnad från traditionella kopparkablar, som använder elektriska signaler för att överföra information, är kärnan i en optisk fiber sammansatt av filament av högrent glas eller plast. Dessa fibrer bär data i form av ljuspulser. Att förlita sig på den fysiska principen om total inre reflektion , optiska signaler fortplantas med höga hastigheter inuti fiberkärnan, vilket förhindrar dem från att lätt läcka även när de är böjda.

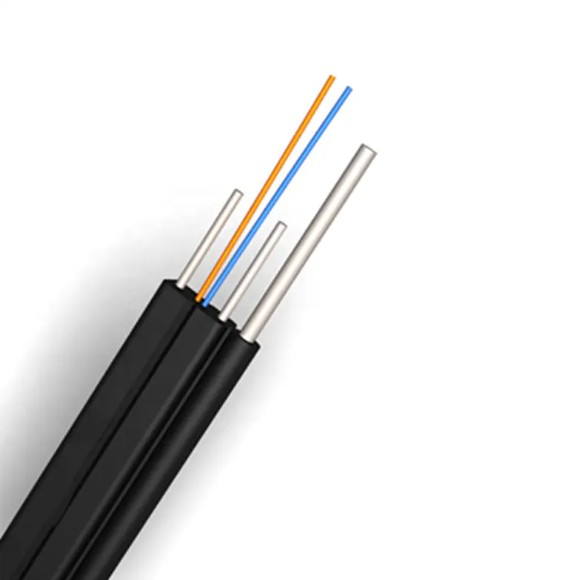

Typisk struktur

En typisk fiberoptisk kabel består vanligtvis av följande:

Denna flerskiktsstruktur ger fiberoptiska kablar fördelar som hög hastighet, bred bandbredd, låg dämpning, immunitet mot elektromagnetiska störningar och långdistansöverföring.

Typer av fiberoptiska kablar

Baserat på hur ljus fortplantar sig genom fibern kan fiberoptiska kablar delas in i två huvudkategorier:

Single-Mode Fiber Kabel (SMF)

Fiberkärnans diameter är extremt liten (cirka 9 mikron) och ljuset fortplantar sig i ett enda rakt läge, vilket resulterar i minimal spridning och distorsion. Detta gör den lämplig för långdistansöverföring på tiotals eller till och med hundratals kilometer. Det används ofta i telekommunikationsnätverk, storstadsnätverk och ubåtskommunikationssystem.

Multimode fiberoptisk kabel (MMF)

Fiberkärnan är tjockare (50 eller 62,5 mikron), vilket gör att ljus kan fortplantas längs flera banor. Detta gör det relativt billigt och lämpar sig för kortdistansöverföring med hög bandbredd, till exempel i datacenter, lokala nätverk och inbyggda kablar. Men på grund av modal dispersion är dess överföringsavstånd och bandbredd begränsad jämfört med enkelmodsfiber.

Fiberoptiska kabelanslutningar

För att ansluta fiberoptiska kablar till switchar, routrar eller andra enheter krävs specialiserade fiberoptiska kontakter och adaptrar. Dessa kontakter riktar in fiberändarna exakt för att säkerställa smidig optisk signalöverföring.

SC-kontakter

SC-kontakten (Subscriber Connector) är en av de mest använda fiberoptiska kontakterna. Den har ett fyrkantigt plasthölje med en push-pull-snäpppassningsdesign, vilket gör installation och borttagning enkel. Dess fördelar inkluderar låg insättningsförlust, hög returförlust och stabil och pålitlig prestanda.

SC fiberoptiska adaptrar

SC fiberoptisk adapter är en nyckelkomponent för att ansluta två SC-kontakter. Det är vanligtvis en fyrkantig plastlåda med en intern keramisk hylsa som exakt riktar in fiberkärnorna i de två SC-anslutningarna, vilket möjliggör optisk anslutning. Adaptrar finns i simplex (ansluter en fiber) eller duplex (ansluter två fibrer).

LC-kontakt

LC-kontakten (Lucent Connector) är det föredragna valet för kabelmiljöer med hög densitet. Dess kompakta storlek, hälften av SC-kontakten, gör att den kan rymma fler fiberanslutningar inom samma utrymme. LC-kontakter använder också en push-pull-snäppdesign. På grund av sin kompakta design och utmärkta prestanda används de i stor utsträckning i miljöer med begränsad utrymme som datacenter och patchpaneler.

LC fiberoptisk adapter

Den fiberoptiska LC-adaptern är också kompakt och används för att ansluta två LC-kontakter. Det är vanligtvis en duplexdesign, vilket ger en fiberanslutningslösning med hög densitet och avsevärt sparar skåputrymme.

FC-kontakt

FC-kontakten (Ferrule Connector) har en gängad anslutning. Användare roterar kontakten för att dra åt den, vilket ger en mycket stabil anslutning även i miljöer som utsätts för vibrationer eller kraftiga stötar. FC-kontakter finns vanligtvis i telekommunikationsutrustning, industriella styrsystem och precisionsinstrument.

FC fiberoptisk adapter

Den fiberoptiska FC-adaptern använder också en gängad anslutning, vilket ger en robust anslutningsplattform för FC-kontakten, vilket säkerställer stabil optisk signalöverföring även i tuffa miljöer.

ST-kontakt

ST-kontakten (rak spets) är en kontakt med en bajonettlåsmekanism, liknande formen som en BNC-kontakt. Den kräver en vridning för att låsa på plats och var en gång en mycket populär kontakttyp i fiberoptiska nätverk. Men på grund av dess större storlek och mindre bekväma låsmekanism än SC- och LC-kontakter, har ST-kontakter gradvis fasats ut i nya nätverksinstallationer, men de kan fortfarande hittas i en del äldre utrustning och nätverk.

ST fiberoptisk adapter

ST fiberoptiska adaptrar ansluter två ST-kontakter. Deras bajonettlåsande design säkerställer en säker anslutning och används ofta i äldre LAN-utrustning.

Fiberoptisk kabel, med sin överlägsna prestanda, har blivit en oumbärlig komponent i moderna kommunikationsnätverk. Oavsett om du planerar ett företagsnätverk, bygger ett datacenter eller bara är intresserad av kommunikationsteknik, kommer förståelsen av de olika typerna, strukturerna och anslutningsmetoderna för fiberoptiska kablar att hjälpa dig att bättre förstå och använda denna kraftfulla teknik, vilket ger en solid grund för våra digitala liv.
