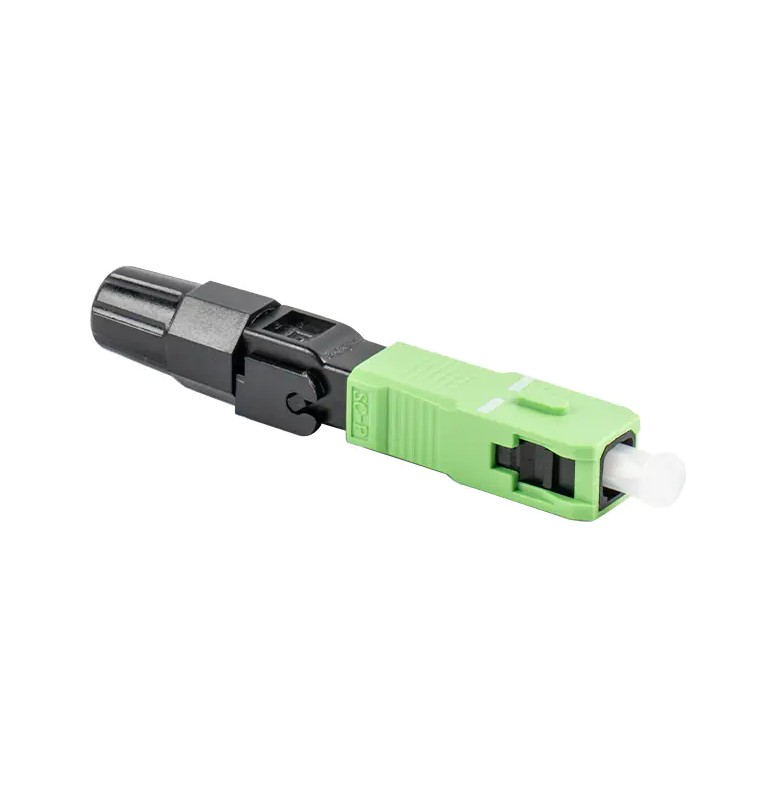

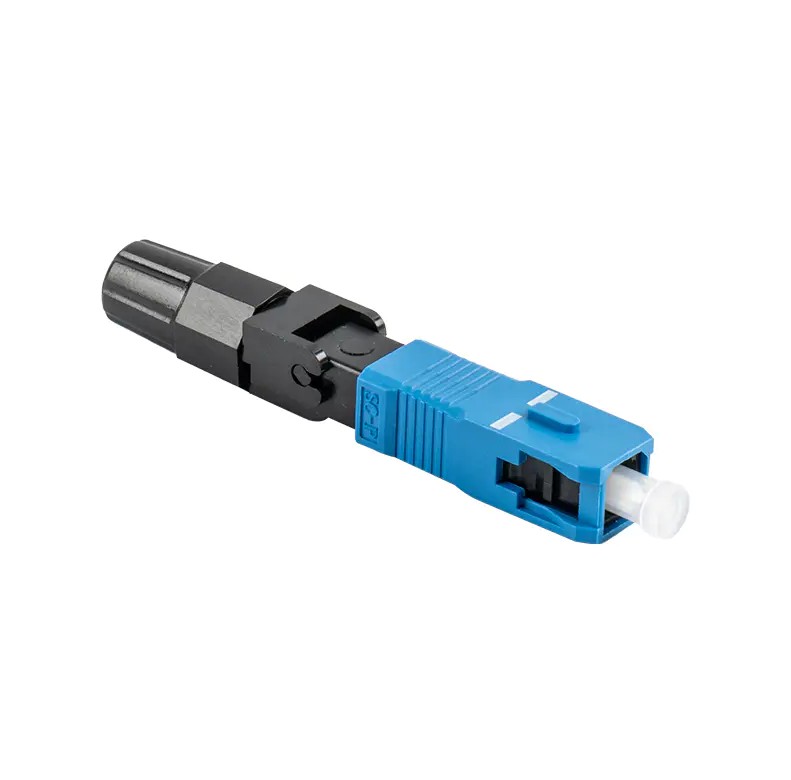

Den SC Series fiberoptisk snabbkoppling är en fiberoptisk kontakt som mekaniskt uppnår snabba fiberanslutningar och är designad för fältskarvning av fiberoptiska kablar. Den har vanligtvis en förpolerad hylsa och en mekanisk skarvningsmekanism, vilket möjliggör snabb och pålitlig fiberskarvning.
SC-kontakten är utvecklad av NTT Corporation i Japan och är en fiberoptisk kontakt med rektangulär skal som används för löstagbara anslutningar mellan fibrer. Dess grundläggande struktur består av en hylsa och kopplingshylsa, vars dimensioner är desamma som FC-kontakten, men fästmekanismen använder en plugg-och-låsmekanism, vilket eliminerar behovet av rotation.
Den SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Den Importance of Fiber Optic Connectors in Modern Communication Networks
Fiberoptiska kontakter är en viktig komponent i moderna kommunikationsnätverk. De ansluter, säkrar och skyddar optiska fibrer i fiberoptiska kommunikationssystem, vilket lägger grunden för höghastighets-, högkapacitets- och långdistansdataöverföring. Med den snabba utvecklingen av informationsteknologi fortsätter applikationsområdet för fiberoptiska kontakter att expandera, och deras betydelse växer.
1. Kärnrollen för att ansluta och säkra fiberoptik
Den primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Stödja efterfrågan på höghastighetsdataöverföring
Med utvecklingen av framväxande teknologier som 5G, Internet of Things (IoT), cloud computing och artificiell intelligens ökar efterfrågan på dataöverföringshastigheter och bandbredd. Som en kärnkomponent i fiberoptiska kommunikationssystem måste fiberoptiska kontakter ha hög bandbredd, låg latens och hög tillförlitlighet. Till exempel använder SC Series Fiber Optic Fast-kontakten mekanisk smältskarvning, vilket eliminerar behovet av värme eller lim för att uppnå snabba och pålitliga fiberanslutningar. De är idealiska för scenarier för höghastighetsaccess som FTTH (fiber till hemmet).
3. Anpassningsbar till olika tillämpningsscenarier
Fiberoptiska kontakter används ofta i olika kommunikationsnätverksmiljöer, inklusive men inte begränsat till:
Datacenter och företagsnätverk: I datacenter används fiberoptiska kontakter för höghastighetsdataöverföring mellan servrar, switchar, routrar och andra enheter, och är nyckeln till att bygga högpresterande nätverksarkitekturer.
Telekommunikationsnätverk: I bärares stamnät och storstadsnätverk ansluter fiberoptiska kontakter optiska kablar, optisk terminalutrustning och optisk överföringsutrustning, vilket ger grunden för långdistanskommunikation med hög kapacitet.
Fiber-to-the-Home (FTTH): Vid bredbandsaccess i hemmet ansluter fiberoptiska kontakter optiska kablar till användarterminalutrustning, vilket spelar en avgörande roll för att uppnå gigabit och till och med 10G-åtkomst.
Övervaknings- och säkerhetssystem: Inom videoövervakning, trafikledning, strömövervakning och andra områden används fiberoptiska kontakter för att bygga högupplösta, realtidsvideoöverföringsnätverk.
Industriell automation och intelligent tillverkning: Inom industriell styrning, robotik, smarta fabriker och andra områden används fiberoptiska kontakter för att bygga mycket tillförlitliga industriella Ethernet-nätverk och realtidskontrollsystem.
4. Förbättra tillförlitligheten och underhållet av kommunikationssystem
Den design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Främja den kontinuerliga utvecklingen av kommunikationsteknik
Den continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Överensstämmelse med internationella standarder och industrispecifikationer
För att säkerställa kompatibiliteten och interoperabiliteten för fiberoptiska kontakter har en rad relevanta internationella standarder upprättats, såsom TIA/EIA-604-3, IEC 61754 och GB/T 17650. Dessa standarder definierar tydligt dimensionerna, prestanda och testmetoder för fiberoptiska kontakter, vilket säkerställer en sund tillverkares kompatibilitet mellan olika fiberoptiska produkters utveckling och främjar branschkommunikation.
Jämförelse av SC-kontakter med andra anslutningstyper (som LC, FC och ST)
SC-kontakter skiljer sig väsentligt från andra kontakttyper (som LC, FC och ST) när det gäller struktur, prestanda och applikationsscenarier. Följande är en detaljerad jämförelse:
1. Struktur och utseende
SC-kontakter: Höljet är rektangulärt, anslutbart och har en snäppdesign. De är relativt stora, cirka 28 mm långa och 15 mm breda, och är vanligtvis blå eller grå.
LC-kontakter: LC-kontakten är mindre än SC-kontakter och är en kompakt rektangel, cirka 15 mm lång och 8 mm bred, och är vanligtvis gul. Med hjälp av en modulär jack (RJ) spärrmekanism ansluts LC-kontakten på samma sätt som SC-kontakten, men är mer kompakt.
FC-kontakter: Runda till utseendet, med en gängad anslutning, cirka 12 mm i diameter och 30 mm i längd, och är vanligtvis gröna.
ST-kontakter: Runda till utseendet, med en skruvbar fästmekanism och en halvvarvs låsmekanism, de är lämpliga för multimode fibersystem.
2. Prestandaegenskaper
SC-kontakt: Erbjuder utmärkt utbytbarhet och repeterbarhet, med insättningsförlust inom 0,3 dB och returförlust som överstiger 40 dB, vilket gör den lämplig för frekvent in- och urkoppling.
LC-kontakt: Kompakt, med insättningsförlust inom 0,25 dB och returförlust överstigande 55 dB. Dess push-pull plug-in-drift sparar utrymme och är lämplig för kabelmiljöer med hög densitet.
FC-kontakt: Erbjuder en säker, gängad anslutning med insättningsförlust runt 0,2dB och returförlust som överstiger 50dB, vilket gör den lämplig för miljöer som kräver hög stabilitet.
ST-kontakt: Lätt att installera men lätt att ta bort, lämplig för överföringsmiljöer med låg hastighet som campusnätverk och byggnadsnätverk.
3. Applikationsscenarier
SC-kontakt: Används i stor utsträckning i teleoperatörsnätverkskonstruktion, kabel-TV-nätverk och företagscampusnätverk, såsom FTTB- och FTTH-accessnätverk, anslutning av optiska modem, splitters och annan utrustning.
LC Connector: Lämplig för att ansluta servrar och switchar inom datacenter och ansluta portar på fiberoptiska distributionsramar. Den är lämplig för kabelscenarier med hög densitet, såsom fiberkabelbehoven för expanderande datacenter.
FC-kontakter: Används för att ansluta långdistanskommunikationstrunklinjer och kärnutrustning i datorrum, vilket säkerställer stabil optisk signalöverföring, till exempel i långväga fiberoptiska överföringsnätverk och kärnväxlingsutrustning i stora datacenter.
ST-kontakter: Vanligtvis används i fiberoptiska patchpaneler, deras nackdel är att de är benägna att gå sönder, skadar anslutningspunkterna och påverkar kvaliteten på fiberoptisk kommunikation.
4. Fördelar och nackdelar
SC-kontakter: Fördelarna inkluderar enkel användning, lågt pris, enkel in- och urkoppling, minimala insättningsförlustfluktuationer, hög tryckhållfasthet och hög installationstäthet; nackdelar inkluderar lätthet att lossna.
LC-kontakter: Fördelarna inkluderar liten storlek, lämplig för kablage med hög densitet och enkel push-pull in- och urkoppling; Nackdelarna inkluderar en komplex tillverkningsprocess och potentiellt högre kostnader.
FC-kontakter: Fördelarna inkluderar en säker anslutning och bra dammskydd, lämplig för applikationer som kräver tätare anslutningar; nackdelarna inkluderar en relativt komplex installationsprocess.
ST-kontakter: Fördelarna inkluderar enkel installation och lämplighet för låghastighetsöverföringsmiljöer; nackdelarna inkluderar enkel lösgöring och olämplighet för högdensitetskablar.
