Hur väljer man en fiberoptisk skarvförslutning?

Att välja rätt fiberoptisk skarvförslutning handlar om fyra kärnfaktorer: installationsmiljö, kabelingångskonfiguration, fiberantalkapacitet och tätningsmetod . Få dessa rätt, och du kommer att ha en förslutning som skyddar skarvar i 20 år. Missförstå dem, och fuktinträngning eller mekaniska fel kan få ner ett helt nätverkssegment. Den här guiden bryter ner varje faktor med specifika data för att hjälpa dig att ringa rätt.

Vad är a Fiberoptisk skarvförslutning och varför är det viktigt att välja?

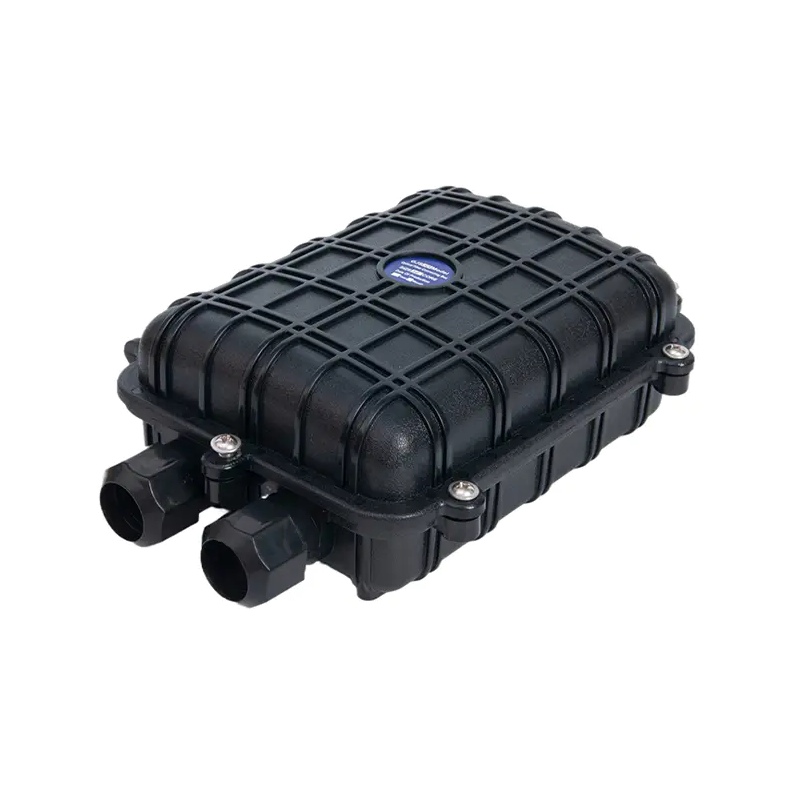

En fiberoptisk skarvförslutning (FOSC) är ett förseglat hölje som skyddar fiberskarvar från miljöskador - fukt, damm, UV-strålning, temperatursvängningar och mekanisk påfrestning. De används vid kabelskarvar, förgreningspunkter och avslutningsplatser i både flyg- och underjordiska fibernät.

En felaktig stängning är en av de vanligaste orsakerna till fel i fibernätet i fält. Till exempel kan användning av en IP67-klassad kupolstängning i ett upprepat översvämmat underjordiskt valv – som kräver minst IP68 med 1 meter nedsänkning i 24 timmar – resultera i fullständigt skarvfel inom 6–18 månader. Rätt specifikation förhindrar kostsam omskarvning och nätverksavbrott.

Steg 1 – Identifiera installationsmiljön

Miljön är det enskilt viktigaste urvalskriteriet. Den bestämmer det erforderliga inträngningsskyddet (IP), materialkvalitet och stängningsformfaktor.

Antenninstallationer

Antennförslutningar är monterade på stolpar eller fästa på messenger-tråd. De måste stå emot UV-exponering, vindbelastning och temperaturväxling från -40°C till 70°C . Leta efter UV-stabiliserade polykarbonat- eller ABS-höljen och en lägsta IP55-klassificering. Horisontella (rumpa) stängningar är standardvalet för antenn på grund av deras enkla montering och återinträde.

Underground / Direkt begravd

Direkt nedgrävda stängningar måste vara vattentät till minst IP68 — normalt klassad för nedsänkning vid 1–3 meter i 24–72 timmar beroende på markförhållandena. Kupolliknande förslutningar med gel eller värmekrympförsegling används ofta här. Undvik endast förslutningar med bultförseglade lock; återinträde utan att skada tätningen är avgörande för framtida underhåll.

Underjordiska valv och brunnar

Brunnar och handhål är den tuffaste miljön. Dessa utrymmen kan översvämmas upprepade gånger, ackumulera gaser och utsätta stängningar för gnagaraktivitet. Ange IP68-klassade förslutningar med mekanisk tätning (kompressionspackningar eller band av rostfritt stål) snarare än gelbaserade system, som kan brytas ned under upprepade översvämningscykler.

Inomhus / Bygga stigare

Inomhusförslutningar i rörledningar eller utrustningsrum kräver lägre inträngningsskydd (IP20 eller IP44 är ofta tillräckligt) men kan behöva uppfylla brandskyddsstandarder som UL 94 V-0 eller IEC 60332. Kompakta inline- eller brickbaserade förslutningar är typiska här.

Steg 2 – Välj rätt stängningstyp

Fiberoptiska skarvförslutningar finns i tre huvudsakliga formfaktorer. Var och en passar olika distributionsscenarier:

Kupolstängningar använd en bas- och kupoldesign förseglad med en kompressionsmutter eller klämring. De erbjuder utmärkt IP68 vattentäthet och fungerar bra i miljöer med hög fuktighet. Nackdelen: att komma åt insidan kräver att kupolen skruvas loss, vilket kan vara besvärligt i slutna valv.

Horisontella (rumpa) stängningar har ett cylindriskt skal som delar sig på längden, vilket gör att skarvbrickan kommer åt snabbt och enkelt. Detta gör dem gynnade för flyguppsättningar där tekniker arbetar på stolpar med begränsad tid och utrymme.

Inline stängningar låt kablarna passera rakt genom båda ändarna, vilket gör dem idealiska för kabelskarvar i mellanspann i kanalsystem eller byggnader. De erbjuder vanligtvis det mest kompakta fotavtrycket.

Steg 3 – Bestäm fiberantal och skarvbrickas kapacitet

Storlek alltid förslutningen för minst 25–50 % fler fibrer än vad som nu behövs . Nätverksutbyggnader är vanliga och att återöppna en nedgrävd stängning för att byta in en större enhet är dyrt och störande.

Viktiga kapacitetsmått att kontrollera:

• Antal skarvbrickor: Varje standardbricka rymmer 12–24 skarvar (fusion eller mekanisk). En skarvspets med 48 fibrer behöver minst 2–4 brickor.
• Kabelportar: Räkna antalet kablar som går in och ut. En förgreningspunkt med 1 matare och 4 distributionskablar behöver minst 5 portar. De flesta kupolförslutningar har 3–6 portar; horisontella förslutningar kan ha 8 eller fler.
• Brickstaplingshöjd: Speciellt i kupolförslutningar begränsar den interna brickstapelhöjden hur många brickor som får plats - vanligtvis 6–12 brickor i en standard kupolenhet.

För distributionspunkter för FTTH (fiber till hemmet) är förslutningar som hanterar 48–96 fibrer med 4–6 portar typiska. För stamnät eller matarkablar är 144–576 fiberkapacitet med 8–12 portar vanligare.

Steg 4 – Utvärdera förseglingsmetoden

Tätningssystemet bestämmer både inträngningsskyddsnivån och hur lätt förslutningen är att återinföra i framtiden. De tre primära metoderna är:

Gelförsegling

Geltätning (eller fett) fyller kabelingångsportarna med en halvfast blandning som överensstämmer med oregelbundna kabelformer. Den ger pålitlig IP68-prestanda och är lätt att installera. Gelen kan dock torka ut eller dra till sig skräp med tiden, och återinträde kräver rengöring, vilket ger underhållstid. Passar bäst för permanenta eller låga återinträde .

Mekanisk / kompressionstätning

Kompressionspackningar och gummigenomföringar tätar kabelportarna när de dras åt med skruvar eller klämringar. Dessa tillåter verktygsfritt eller lågt ansträngt återinträde och lämna inga rester. De är idealiska för valv och brunnar där förslutningen kan nås flera gånger per år. Klassad upp till IP68 när den är korrekt installerad.

Värmekrympförsegling

Krympslang med självhäftande foder appliceras över kabelgenomföringar med en värmepistol. När den väl applicerats skapar den en permanent, mycket pålitlig tätning. Avvägningen är det återinträde kräver kapning av krympslangen , vilket gör den endast lämplig för skarvpunkter som sällan - om någonsin - kommer att återbesökas. Används ofta för ubåts- eller kritiska infrastrukturtillämpningar där långvarig hermeticitet är högsta prioritet.

Steg 5 – Kontrollera kabelkompatibilitet och ingångsdiameter

Alla förslutningar accepterar inte alla kabeltyper. Innan du köper, kontrollera följande:

• Kabelns yttre diameterområde: De flesta förslutningar accepterar kablar från 5 mm till 25 mm, men vissa kupolförslutningar stöder endast kablar upp till 16 mm. Pansarkablar har ofta större diametrar och kräver specifika portsatser.
• Kabeltyp: Platta fallkablar, runda kablar med lösa rör och bandkablar har olika ingångskrav. Kontrollera att förslutningen stöder din specifika kabelgeometri.
• Styrka medlem förankring: Bepansrade eller självbärande kablar behöver förankringar av förstärkningselement inuti förslutningen för att förhindra spänningar från att nå skarvbrickorna. Se till att förslutningen har kompatibel förankringsutrustning.

Steg 6 – Verifiera efterlevnad av standarder

Ansedda förslutningar testas mot internationellt erkända standarder. När du utvärderar en produkt, leta efter överensstämmelse med:

En stängning som listar IP68-överensstämmelse utan en hänvisning till IEC 60529 testmetod bör behandlas med försiktighet. Begär alltid testrapporter från tredje part från leverantörer för kritiska driftsättningar.

Vanliga misstag att undvika när man väljer en fiberskarvförslutning

• Underskattar fibertillväxt: En förslutning med exakt storlek för dagens fiberantal kommer att kräva kostsamt utbyte när kapaciteten ökar. Planera alltid för minst 50 % takhöjd.
• Ignorerar återinträdesfrekvens: Om en skarvpunkt kommer att nås kvartalsvis för underhåll eller nya droppar, är en värmekrympförseglad förslutning opraktisk. Matcha tätningsmetoden till din driftsmodell.
• Att välja IP67 för översvämmade valv: IP67 täcker 30 minuters nedsänkning på 1 meter. Många underjordiska valv upplever ihållande översvämningar långt utöver detta. IP68 med specifika djup- och varaktighetsklasser är inte förhandlingsbar under dessa förhållanden.
• Med utsikt över böjradiehantering: Fiberkablar har en minsta böjningsradie (vanligtvis 20× kabeldiametern för installation, 10× för långvarig). Förslutningar med otillräckliga interna routingguider orsakar mikroböjförluster och eventuellt fiberfel.
• Hoppa över fälttätningssatser: Många förslutningar kräver fältinstallerbara porttätningssatser för oanvända portar. Att lämna öppna portar – till och med begränsade – kan äventyra IP-klassificeringen över tid i tuffa miljöer.

Snabbvalschecklista

Använd denna checklista innan du slutför a fiberoptisk skarvförslutning köp:

1. Bekräfta installationsmiljön: antenn, underjordisk kanal, direkt nedgrävd, valv eller inomhus
2. Bestäm erforderlig IP-klassning: IP55 (antenn) / IP67 (tillfällig nedsänkning) / IP68 (kontinuerlig nedsänkning)
3. Räkna det totala antalet fibrer idag och lägg till 50 % för tillväxt – välj en förslutning som motsvarar eller överstiger detta antal
4. Räkna kabelingångar (portar) som behövs inklusive reservdelar för framtida kablar
5. Mät kabelns ytterdiametrar och bekräfta kompatibiliteten med förslutningens portpaket
6. Välj tätningstyp: gel (permanent), mekanisk/kompression (frekvent återinträde) eller värmekrympande (mycket permanent)
7. Verifiera överensstämmelse med IEC 60529 och relevanta regionala standarder (GR-771, EN 50411)
8. Kontrollera att interna böjningsradieguider passar dina kabelspecifikationer
9. Kontrollera att hållfasthetsankare ingår för bepansrade eller självbärande kablar
10. Begär testrapporter från tredje part för IP-klassificering och miljöprestanda
