Vad är skillnaden mellan OM3 och OM4 patch-kablar?

Den viktigaste skillnaden mellan OM3 och OM4 patchkablar ligger i bandbredd och överföringsavstånd: OM4 erbjuder en effektiv modal bandbredd (EMB) på 4700 MHz·km — mer än dubbelt OM3:s 2000 MHz·km — och stöder 100G Ethernet över 150 meter, jämfört med bara 100 meter för OM3. Båda är multimode fibertyper som delar samma 50/125 μm kärna/beklädnadsstruktur, men OM4 använder en mer förfinad fibertillverkningsprocess, vilket gör det till det föredragna valet för högdensitetsdatacenter och bandbreddskrävande nätverksmiljöer.

OM3 vs OM4 Patch Cellerd : Viktiga tekniska specifikationer

Att förstå de tekniska skillnaderna mellan OM3 och OM4 är grunden för att fatta rätt kabelbeslut. Tabellen nedan sammanfattar de viktigaste parametrarna sida vid sida.

Varför erbjuder OM4 större bandbredd och längre räckvidd?

Prestandafördelen med OM4 härrör från en mer exakt graderad brytningsprofil i fiberkärnan. Denna snävare tillverkningstolerans minskar differential mode delay (DMD), vilket innebär att ljuspulser sprids mindre när de färdas, vilket direkt översätts till högre modal bandbredd och lägre signaldistorsion över längre avstånd.

Rent praktiskt:

• OM3 tillhandahåller en EMB på 2000 MHz·km , tillräckligt för 10G- och 40G-applikationer på måttliga avstånd;
• OM4 når 4700 MHz·km — 2,35× högre — möjliggör pålitlig 100G-överföring med parallell optik som QSFP- och QSFP28-sändtagare;
• Vid 40G och 100G hastigheter levererar OM4 ytterligare 50 meters räckvidd över OM3, vilket är betydande i stora datacentergolvslayouter.

Denna skillnad är särskilt märkbar när den paras ihop med VCSEL-ljuskällor (Vertical-Cavity Surface-Emitting Laser), som är mycket känsliga för den modala bandbredden hos fibern de driver.

Hur man identifierar OM3 vs OM4 Patch-kablar Visuellt

Korrekt identifiering av OM3- och OM4-patch-kablar i fält förhindrar kostsamma felmatchningar. De två typerna kan särskiljas på jackans färg och märkning.

Jacka färg

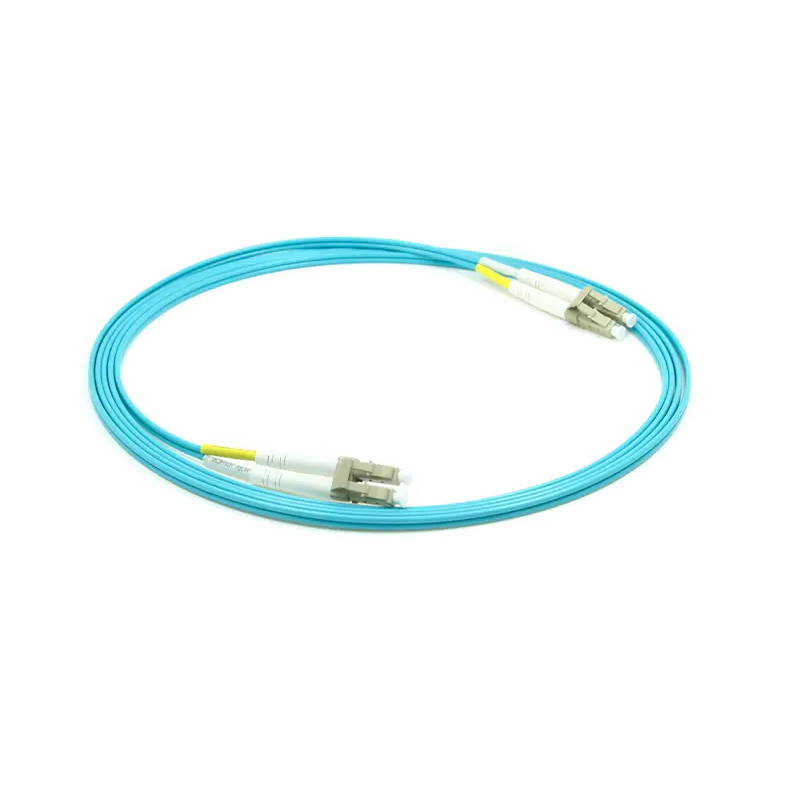

• OM3: Aqua (ljusblågrön) — Standardfärgen enligt TIA-568;
• OM4: Erika Violet (ljuslila) — rekommenderas av IEC 60793-2-10; Vissa OM4-kablar använder dock även Aqua-jackor, så enbart färg är inte alltid definitiv.

Märkning och tryckmärkning

Ansedda patchsladdar kommer att ha "OM3" eller "OM4" tryckt direkt på jackan eller kontaktsko, ofta tillsammans med "50/125" eller en bandbreddsbeteckning som "OM4 4700". Kontrollera alltid den tryckta märkningen snarare än att enbart förlita sig på jackans färg, särskilt när man köper från flera källor.

Kan OM3 och OM4 Patch-kablar blandas?

Fysiskt, ja - båda typerna använder samma 50/125 μm dimensioner, så deras kontakter är helt kompatibla och kan kopplas ihop . Men att blanda dem i en enda länk försämrar prestandan till det lägre klassade fibersegmentet (principen om den svagaste länken).

Till exempel, i en 40G-länk:

• En helt OM4-länk stöder upp till 150 meter ;
• Att blanda OM3- och OM4-segment minskar det effektiva maximala avståndet till OM3:s 100-metersgräns ;
• Frekvent blandning kan också introducera ytterligare insättningsförlust från modoöverensstämmelse vid skarvningspunkten, vilket ökar bitfelsfrekvensen.

Som en bästa praxis, använd en konsekvent fiberkvalitet genom varje enskild länk . Detta är särskilt kritiskt vid 100G och högre, där förlust av länkbudgetmarginal blir mycket svårare att tolerera.

Maximalt överföringsavstånd efter nätverkshastighet

När ska man välja OM3 och när man ska välja OM4

Rätt val beror på dina aktuella hastighetskrav, kabeldragningslängder och uppgraderingsfärdplan.

Välj OM3 När:

• Ditt nätverk fungerar kl 10G med körningar under 300 meter ;
• Du hanterar ett litet till medelstort företagsnätverk eller campus-LAN med korta avstånd mellan rack;
• Det finns inget förutsebart behov av att migrera bortom 40G på kort sikt;
• Du byter ut patch-kablar i en befintlig OM3-infrastruktur för att bibehålla konsistensen.

Välj OM4 När:

• Du distribuerar 40G, 100G eller högre hastighetslänkar med körningar som närmar sig eller överstiger 100 meter;
• Du bygger eller utökar ett stort datacenter med ryggradsarkitektur med hög densitet;
• Din infrastrukturplan inkluderar en migrering till 400G inom de kommande 5–10 åren;
• Du använder parallelloptik (MPO/MTP-gränssnitt) för strukturerad stamnätskabling.

Det är värt att notera att för 400G och mer , antar branschen i allt högre grad OM5 bredbands multimodfiber, som stöder Short Wavelength Division Multiplexing (SWDM) för att dramatiskt öka länkkapaciteten. OM4 förblir dock den praktiska sweet spot för nuvarande 100G-installationer.

Kontakttyper och deras inverkan på OM3/OM4-prestanda

Oavsett om du väljer OM3 eller OM4, är kontakttypen och ändytans kvalitet lika viktiga för den totala länkprestandan. Vanliga multimode fiberkabelanslutningar inkluderar:

• LC Duplex : Den mest använda typen för SFP/SFP/QSFP-sändtagare i 1G till 100G-applikationer; kompakt formfaktor;
• SC Duplex : Vanligt i traditionella företagsnätverk och lagringsnätverk;
• MPO/MTP : Används för 40G/100G/400G parallell överföring, buntning av 8, 12 eller 24 fibrer i en enda kontakt — väsentligt för kablage med högdensitetsdatacenter;
• ST : En bajonettliknande kontakt som fortfarande finns i äldre nätverksutrustning.

För poleringsstil används vanligtvis multimode patch-kablar PC (fysisk kontakt) or UPC (Ultra Physical Contact) ändyta, med typiska insättningsförluster ≤ 0,3 dB. Undvik att ansluta multimode UPC-kontakter till APC-kontakter (Angled Physical Contact) – 8° vinkelskillnaden orsakar betydande bakåtreflektion och signalförlust, även om de fysiskt kan paras ihop.

Bakåtkompatibilitet och långsiktigt investeringsvärde

OM4 är helt bakåtkompatibel med OM3-utrustning. En OM4-patchsladd kan anslutas direkt till vilken port eller transceiver som helst som ursprungligen designats för OM3 utan någon fysisk konflikt. Detta innebär att uppgradering till OM4 inte kräver att befintlig hårdvara ersätts.

Ur ett totalkostnadsperspektiv ger implementering av OM4 i nya installationer längre livslängd:

• När ett 10G-nät senare uppgraderas till 100G, OM4-kablar kan stanna på plats utan att dra igen fiber;
• OM3-körningar som närmar sig 100-metersgränsen vid 100G lämnar lite utrymme för framtida expansion, vilket potentiellt tvingar fram ett kostsamt omkopplingsprojekt;
• För datacenter som planerar kontinuerlig kapacitetstillväxt över en 5–10 års horisont är OM4 det mer ekonomiskt sunda långsiktiga valet.

Sammanfattning: OM3 eller OM4 — vilket ska du välja?

Beslutet beror på tre enkla kriterier:

• Om din nuvarande hastighet är 10G och kabeldragningar är under 300 meter , OM3 uppfyller dina behov fullt ut;
• Om du springer 40G eller 100G, eller avstånd överstiger 100 meter , OM4 är det rätta valet;
• För nya datacenterbyggen eller vilket nätverk som helst med en tydlig uppgraderingsväg OM4 från början undviker framtida omkopplingskostnader.

Den grundläggande skillnaden mellan OM3 och OM4 ligger inte i deras fysiska struktur - båda är 50/125 μm multimodfiber med graderat index - utan i tillverkningsprecision och uppnåbar bandbredd. OM4 är en prestandauppgradering jämfört med OM3, inte en ersättning av en annan teknik. I rätt applikation är båda pålitliga, standardkompatibla multimode fiberlösningar.
