Hur man installerar en fiberoptisk snabbkoppling?

2026-01-23

Att installera en fiberoptisk snabbkoppling är en nyckelfärdighet för Fiber to the Home (FTTH) och underhåll på plats. Enkelt uttryckt innefattar installationsprocessen fyra kärnsteg: strippa och rengöra fibern, klyva fibern, sätta in och säkra den och slutligen låsa höljet. Denna kallskarvningsteknik eliminerar behovet av dyra fusionsskarvar, vilket möjliggör högkvalitativa anslutningar på några minuter med enbart enkla trådavdragare och klyvar.

Vad är en fiberoptisk snabbkoppling?

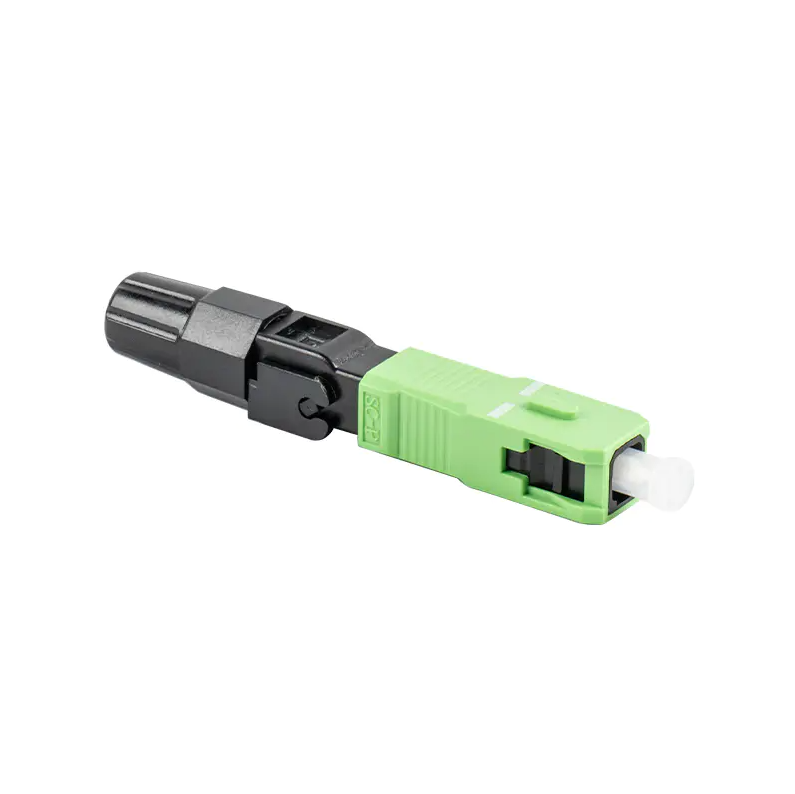

A Fiberoptisk snabbkoppling , vanligen kallad en "kall skarvkontakt" i branschen, är en förpolerad, fabriksklassad kontakt. Den innehåller en förinstallerad fiber och gel som matchar brytningsindex. Under installationen sätts den förberedda fibern helt enkelt in i dess V-spår för mekanisk anslutning. Det används ofta i optiska splitters, distributionsramar och ONU-terminaler.

Verktyg som krävs före installation

Innan du börjar, se till att du har följande professionella verktyg för att garantera anslutningskvalitet:

Miller-tång/trådavdragare: Används för att strippa fiberbeläggningen.
Fiberavdragare med fast längd: Säkerställer exakt fiberavskalningslängd.
Fiberklyver: Ett viktigt verktyg som bestämmer planheten på fiberändytan.
Luddfria våtservetter och alkohol (99 % renhet eller högre): Används för att noggrant rengöra fiberkärnan.
Rödljuspenna (tillval): Används för att testa anslutningen för kontinuitet.

Detaljerade installationssteg

1. Sätt i stjärtlocket och avisolering av fibern

Först in i förväg fiberoptisk snabbkoppling s ändlock på fibern. Använd sedan en fiberavdragare med fast längd för att ta bort den yttre manteln och beläggningen av fibern. Standarden är att skala av cirka 50 mm av det yttre skyddshöljet och exponera cirka 20 mm av ren fiber (den specifika längden beror på kopplingsmärkets instruktioner).

2. Rengöring av fibern

Detta är det enklaste förbises men viktigaste steget. Använd en luddfri våtservett indränkt i alkohol för att kraftigt torka av den nakna fibern. Ett "gnisslande" ljud indikerar att det är rent. Rör inte den rengjorda fibern med händerna igen.

3. Exakt klyvning

Placera fibern i styrspåret på klyven. Fiberoptisk snabbkopplings har strikta krav på klyvlängd (vanligtvis är barfiberlängden 10-12mm). Se till att ändytan är platt och fri från grader.

4. Insättning och mekanisk låsning

Sätt långsamt in den optiska fibern i kontaktkroppen tills fibern visar en lätt båge. Detta indikerar att fiberkärnan är i nära kontakt med den förinstallerade fibern. Vid denna tidpunkt trycker du ned det övre låslocket (krympningsdelen) för att säkra fibern.

5. Bostadsförsamling

Skjut tillbaka locket och dra åt det, fäst sedan kontakthuset. Vid denna tidpunkt kan en röd ljuspenna användas för att lysa från den andra änden för att kontrollera om det finns ljusläckage vid anslutningspunkten. Inget ljusläckage indikerar en lyckad anslutning.

Tips för att förbättra anslutningens framgångsfrekvens

Upprätthålla en ren miljö: Damm är den största fienden till fiberoptiska snabbkopplingar och kommer direkt att leda till överdriven insättningsförlust.
Skärprecision: Om testning visar hög dämpning, orsakas det vanligtvis av en ojämn skärändyta. Omskärning rekommenderas.
Använd inte överdrivet våld: När du sätter in den optiska fibern, använd försiktig kraft för att undvika att bryta fiberkärnan eller skada det inre V-spåret.

Att behärska installationsteknikerna för fiberoptiska snabbkopplingar kan inte bara förbättra konstruktionseffektiviteten utan också avsevärt minska underhållskostnaderna för fiberoptiska nätverk.
