Vad är arbetsprincipen för en fiberoptisk PLC-delare?

2026-01-16

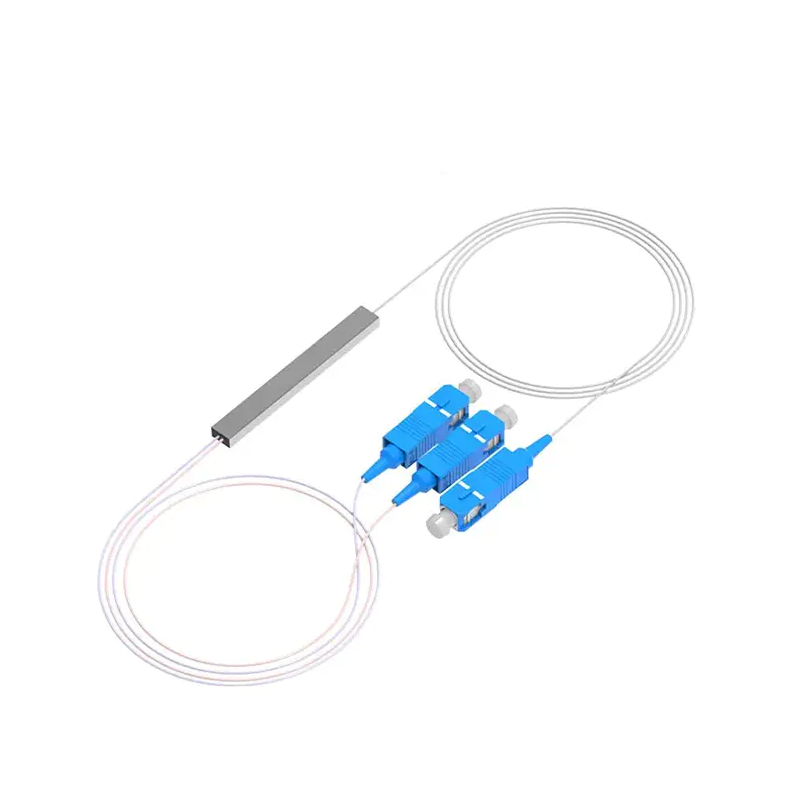

A fiberoptisk PLC splitter (Planar Lightwave Circuit Splitter) är en passiv optisk enhet baserad på planar optisk vågledarteknik. Dess kärnprincip är: genom att etsa exakta optiska vågledarbanor på ett kvartssubstrat, delas den optiska insignalen jämnt upp i flera utgångsportar enligt ett förutbestämt förhållande (t.ex. 1:4, 1:8, 1:32, etc.) med användning av ljusets kopplings- och distributionseffekter.

Denna process bygger huvudsakligen på det Y-formade grenstrukturnätverket inuti chipet. Den optiska signalen fortplantar sig i vågledaren och passerar genom en serie uppdelningsenheter för att uppnå jämn energifördelning. Jämfört med traditionella sammansmälta bikoniska koniska splitter, fiberoptisk PLC splitters har betydande fördelar såsom hög delningsnoggrannhet, bred våglängdsanpassning, stark stabilitet och kompakt storlek.

I. Kärnteknologi: Hur fungerar en plan optisk vågledare?

Tillverkningsprocessen av fiberoptisk PLC splitters liknar den för halvledarchips. Dess kärnteknologier inkluderar:

Material och avsättning: Ett vågledarskikt med ett högre brytningsindex bildas på ett kisel- eller kvartssubstrat med metoder som kemisk ångavsättning.
Fotolitografi och etsning: Det designade vågledarmönstret (huvudsakligen Y-formade grenarrayer) överförs till vågledarskiktet med hjälp av fotolitografi, och fysiska kanaler bildas genom etsning.
Koppling och förpackning: Det tillverkade PLC-chippet är exakt inriktat och permanent kopplat till de fiberoptiska ingångs-/utgångsmatriserna för att säkerställa effektiv överföring av optiska signaler.

Nyckeln till hela processen är att uppnå låg förlust, högkonsistens optisk delning, vilket säkerställer mycket enhetlig optisk effektfördelning vid varje utgångsport.

II. Huvudfördelar och tillämpningsscenarier

PLC optiska splittrar har blivit det vanliga valet för moderna optiska nätverk på grund av deras flera prestandafördelar:

Enhetlig uppdelning: Den optiska ineffekten är jämnt fördelad, vilket resulterar i hög noggrannhet i delningsförhållandet.
Våglängdsokänslighet: Stabil prestanda över ett brett våglängdsområde på 1260nm~1650nm, lämplig för olika kommunikationsstandarder.
Kompakt och stabil: Den chipbaserade designen resulterar i en liten storlek, okänslighet för omgivningstemperaturförändringar och vibrationer, och hög tillförlitlighet.
Högt antal kanaler: Implementerar enkelt 1×N högkanalsdelning (t.ex. 1×64, 1×128).

Huvudapplikationsområden:

Fiber till hemmet (FTTH) nätverk: I Passive Optical Networks (PON) fungerar den som kärndelningsenheten i det optiska distributionsnätverket (ODN), och distribuerar centralkontorssignaler till många slutanvändare.
Datacentersammankopplingar: Används för signaldistribution i optiska bakplan och optiska sammankopplingslänkar.
CATV-system: Möjliggör flerpunktsdistribution av optiska videosignaler.
Testning och avkänning: Används som en distributionsenhet för optisk väg i fiberoptisk testutrustning och distribuerade sensornätverk.

III. Framtida utvecklingstrender

Med implementeringen av 5G, uppgraderingar av optiska gigabitnätverk och ökningen av datacentertrafik, fiberoptisk PLC splitter marknaden fortsätter att växa. Den framtida tekniska utvecklingen kommer att fokusera på:

Högre integration: Utveckla chips med fler grenar (t.ex. 1×256) och integrera dem med funktioner som våglängdsmultiplexering (WDM) i en enda modul.
Miniatyrisering och låg kostnad: Förbättra processer för att ytterligare minska enhetsstorleken och sänka produktionskostnaderna.
Intelligent hantering: Utforskar integration med övervakningsfunktioner som optiska tidsdomänreflektometrar (OTDR) för att uppnå övervakningsbara intelligenta ODN-nätverk.

Fiberoptiska PLC-delare, med sina stabila och effektiva splittringsmöjligheter baserade på planar optisk vågledarteknik, har blivit hörnstenen i att bygga optiska bredbandsnät med hög hastighet. Deras kontinuerliga tekniska utveckling kommer starkt att stödja den framtida utvecklingen av helt optiska nätverk mot högre kapacitet och större intelligens.
