OTDR

OTDR Fiber Optic Equipment är en professionell enhet som används för att testa och felsöka fiberoptiska nätverk.
Noggrann mätning och positionering: OTDR Fiber Optic Equipment kan noggrant mäta längden, förlusten, reflektionshändelser och lokaliseringen av felpunkter för fiberoptiska länkar genom att injicera ljuspulser och analysera de tillbakaspridda och reflekterade signalerna i den optiska fibern. Dessa funktioner gör det till ett nyckelverktyg för att säkerställa tillförlitligheten och prestanda hos fiberoptiska nätverk.

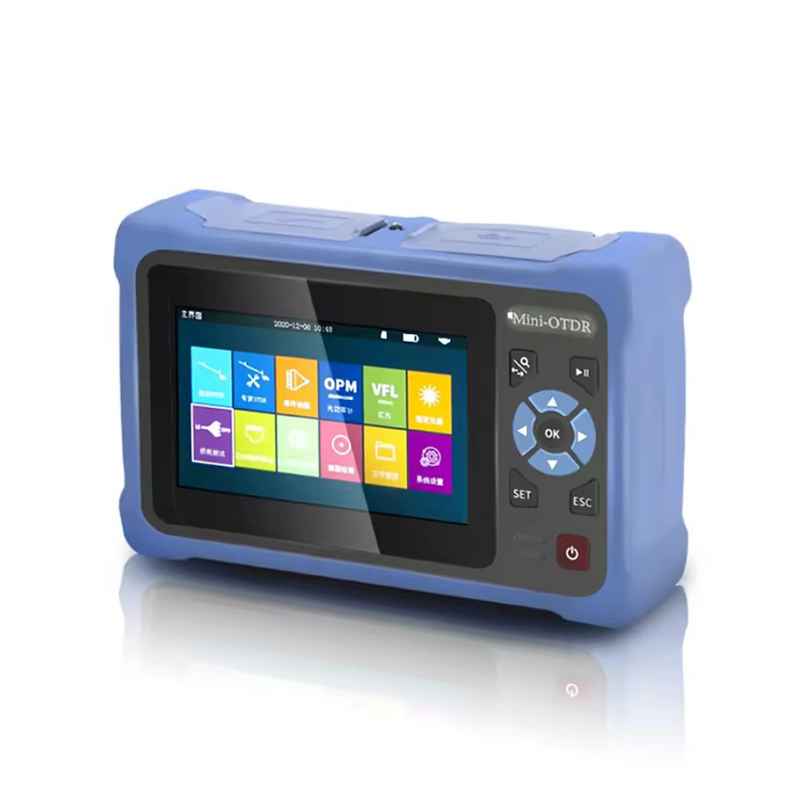

  • NK4000D NK4000D

    NK4000D

    NK4000-serien OTDR använder en 4,3-tums kapacitiv pekskärm. Den integrerar 12 funktioner, såso
OM OSS

Ningbo Goshining Communication Technology Co., Ltd. är ett företag som designar, producerar och säljer ett komplett utbud av fiberoptiska produkter med högkvalitativa och förstklassiga tjänster, som gör det möjligt för oss att möta alla kunders krav och erbjuda one-stop-service. Våra produkter inkluderar fiberoptisk snabbkoppling, patchkabel, PLC-delare, kablar, distributionsdosa, skarvförslutning och terminalbox etc. Vi erbjuder även kundanpassningstjänster för att hjälpa till att utveckla ditt eget varumärke.

Certifikat
Nyheter
  • Dec 05, 2025_Goshining

    Vilka funktioner har en fiberoptisk anslutningslåda?

    I moderna kommunikationsnät, a fiberoptisk anslutningslåda (Fiber Optic Terminal Box), även allmänt känd som en fiberoptisk distributionsbox, fiberoptisk korridorbox eller fiberoptisk splitterbox, är en oumbärlig nyckelkomponent i...
    Läs mer
  • Nov 28, 2025_Goshining

    Hur reparerar man fiberoptiska patchsladdar?

    Fiberoptisk kommunikation har blivit hörnstenen i modern nätverksinfrastruktur. I hela det optiska nätverket, fiberoptiska patchsladdar är utan tvekan de vanligaste och mest avgörande anslutningskomponenterna. Skador på fiberoptis...
    Läs mer
  • Nov 14, 2025_Goshining

    Vad är en fiberoptisk snabbkoppling?

    I dagens snabbt växande informationsålder har fiberoptisk kommunikation blivit en kärnteknologi för stamnät och accessnät. Den snabba driftsättningen och underhållet av fiberoptiska nätverk är starkt beroende av en nyckelkomponent – ​​de...
    Läs mer
OTDR Industry knowledge

Arbetsmekanismen för OTDR liknar radarsystemet, och det realiserar fiberlänksdiagnos genom exakt optisk tidsdomänanalys:

Pulsemissionssystem: OTDR har en inbyggd högstabil laserkälla, som sänder ut smala ljuspulser med specifik våglängd. Pulsenergin kan nå 100mW, bredden bestämmer testavståndsupplösningen och repetitionsfrekvensen (1kHz-50kHz) påverkar mäthastigheten. Det intelligenta pulsstyrningssystemet kan automatiskt optimera parameterkombinationen enligt testavståndet.

Bakåtspridningsanalys: När ljuspulsen sänds i den optiska fibern kommer Rayleigh-spridning (cirka 0,0001% av den totala optiska effekten) att genereras och några fotoner (ca -50dB till -80dB) kommer att återvända längs den ursprungliga vägen. OTDR fångar dessa svaga signaler genom en mycket känslig APD-detektor och registrerar deras återkomsttid och intensitet korrekt. Intensiteten hos spritt ljus är proportionell mot dämpningskoefficienten för den optiska fibern, och förlusten mellan två godtyckliga punkter kan beräknas genom att analysera spridningskurvans lutning.

Detektering av reflektionshändelser: När ljuspulsen möter en kontakt, en mekanisk skarv eller en optisk fiberändyta, genereras en stark Fresnel-reflektion (mer än 1000 gånger starkare än spridning). Genom att identifiera dessa reflektionstoppar (dynamiskt område upp till 45dB) kan OTDR exakt lokalisera positionerna för olika händelsepunkter (noggrannhet ±0,5 meter) och beräkna deras reflektionsförluster (noggrannhet ±0,1dB). Specialalgoritmer kan särskilja de olika egenskaperna hos aktiva kopplingar (stark reflektion) och fusionspunkter (ingen reflektion).

Intelligent databehandling: Modern OTDR använder digital signalbehandlingsteknik för att förbättra signal-brusförhållandet genom multipla medelvärden. Maskininlärningsalgoritmer kan automatiskt identifiera mer än 20 typiska händelsetyper (som böjförlust, vattentoppdämpning, etc.) och generera professionella testrapporter. Multivåglängdstestfunktionen (synkronisering med dubbla våglängder eller tre våglängder) kan heltäckande utvärdera dispersionsegenskaperna och våglängdsberoende dämpning av optiska fibrer.
