Fiberoptisk PLC splitter

Som en av kärnprodukterna från Ningbo Goshining Communication Technology Co., Ltd fiberoptisk PLC splitter (planar lightwave circuit splitter) är en passiv optisk enhet utvecklad baserad på planar optisk vågledarteknik. Den används för att jämnt fördela en optisk ingångssignal till flera utgångsportar. Det är en nyckelkomponent i fiber-till-hemmet (FTTH), passivt optiskt nätverk (PON) och optiska signaldistributionsnätverk med flera noder. Ningbo Goshining förlitar sig på företagets integrerade kapacitet att designa, producera och sälja ett komplett utbud av optiska fiberprodukter, och Ningbo Goshining har åtagit sig att förse kunderna med högkvalitativa, högtillförlitliga PLC-splittrar och one-stop optiska kommunikationslösningar för att möta de olika behoven från hemåtkomst till stamnät.

Arbetsprincip
PLC-delaren använder halvledarprocesser (som fotolitografi och etsning) för att göra mikrooptiska vågledarstrukturer på kvartssubstrat. Efter att den optiska insignalen kommer in i grenvågledaren av Y-typ, används den kaskadformade uppdelningsstrukturen för att uppnå 1xN eller 2xN optisk effektfördelning. Uppdelningsprincipen bygger på modkopplingen och energifördelningen av det elektromagnetiska fältet i vågledaren. Ningbo Goshinings PLC splitterdesign optimerar vågledarstrukturparametrarna för att säkerställa enhetlighet och lågförlustegenskaper hos optisk signalavledning, vilket ger stabil optisk signalfördelning för FTTH, PON och andra scenarier.

Kärnstruktur och förpackning

1. Optiskt vågledarchip
Som en kärnkomponent använder vågledarchipset högren kiseldioxid (SiO₂) eller högpresterande polymermaterial och realiserar den optiska signaluppdelningsfunktionen genom exakta plana optiska vågledarkretsar. Ningbo Goshining kontrollerar strikt renheten hos chipmaterial och noggrannheten hos vågledarstrukturen för att säkerställa stabiliteten hos optisk prestanda och stödja en flexibel delningsförhållandekonfiguration från 1x2 till 2x64.

2. Fiberuppsättning
Ingångs-/utgångsänden använder en högprecisionsarrangerad singelmodsfibermatris (vanligtvis G.652.D-fiber), som är sömlöst ansluten till vågledarchippet genom 8-graders vinkelskärning och högprecisionskopplingsteknik. Företagets egenutvecklade kopplingsprocess säkerställer inriktningsnoggrannheten för den optiska fibern och vågledaren, minskar insättningsförluster och förbättrar produktens konsistens.

3. Förpackningsform
Ningbo Goshining tillhandahåller en mängd olika förpackningslösningar för att möta behoven i olika scenarier:

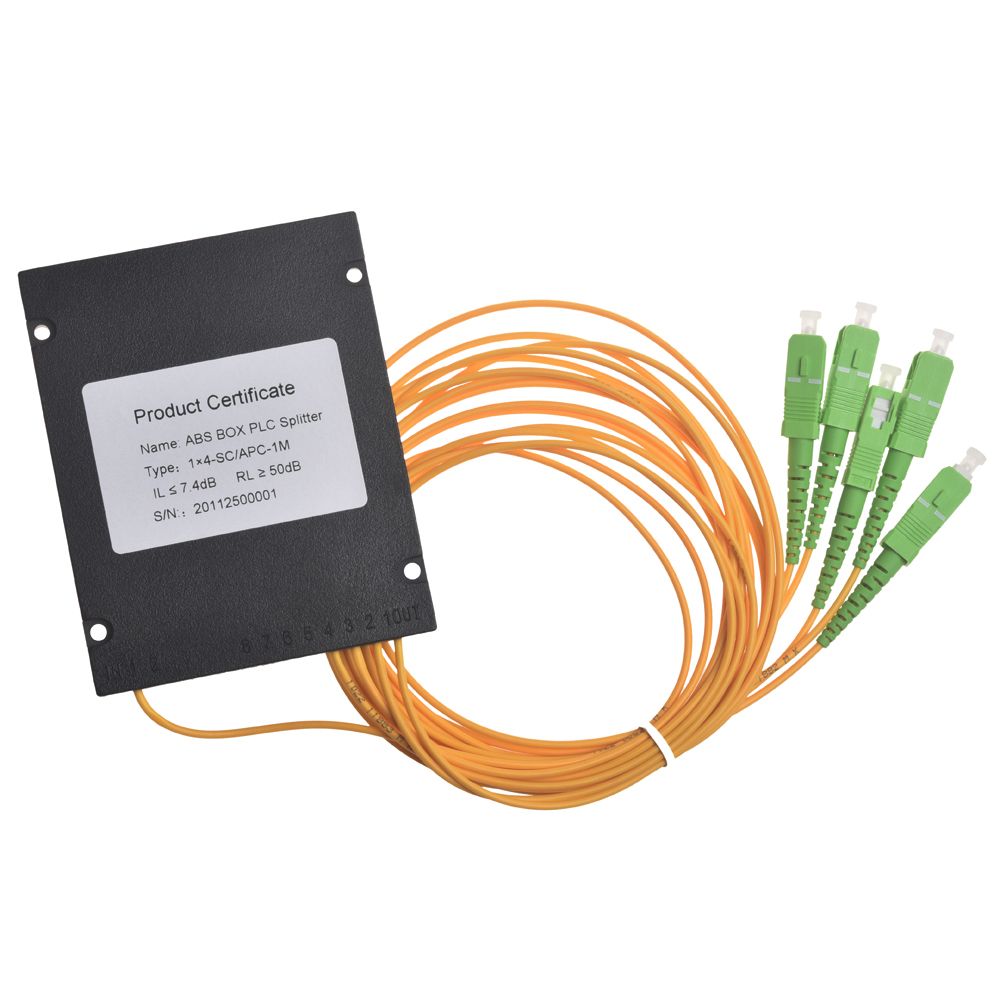

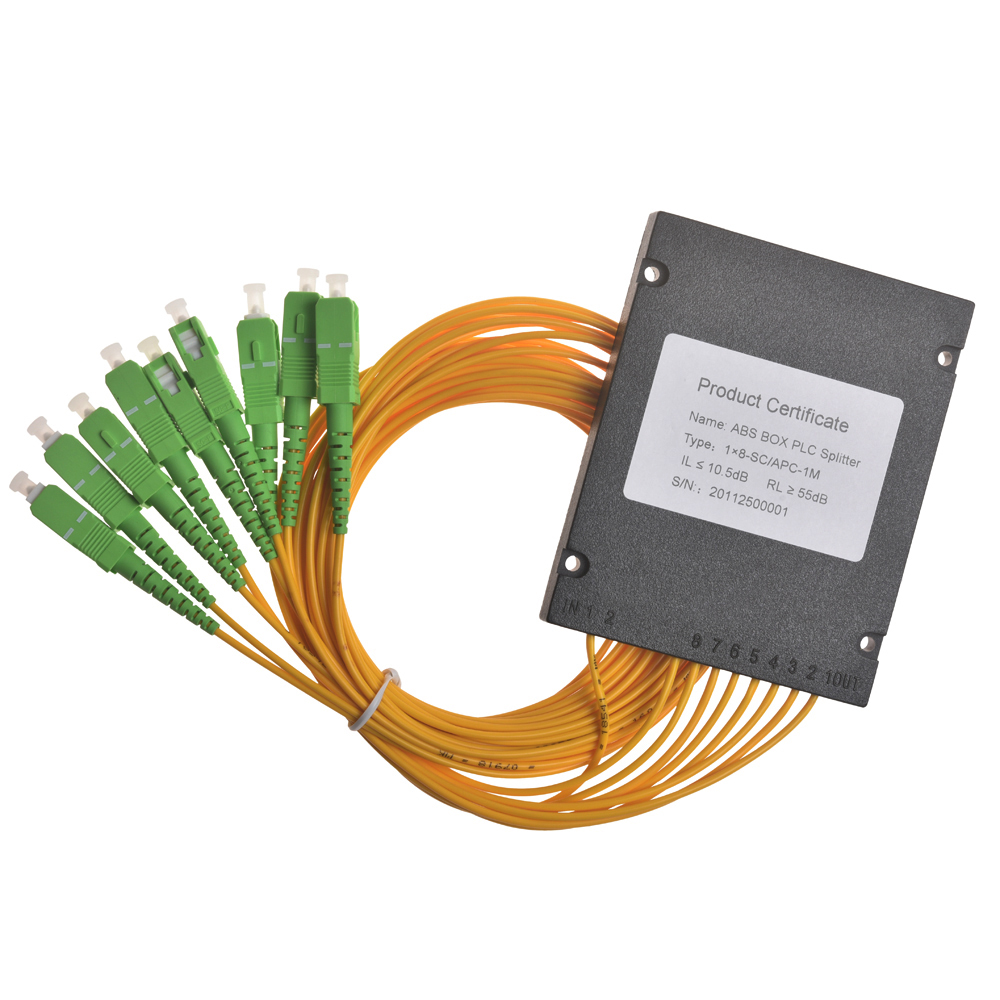

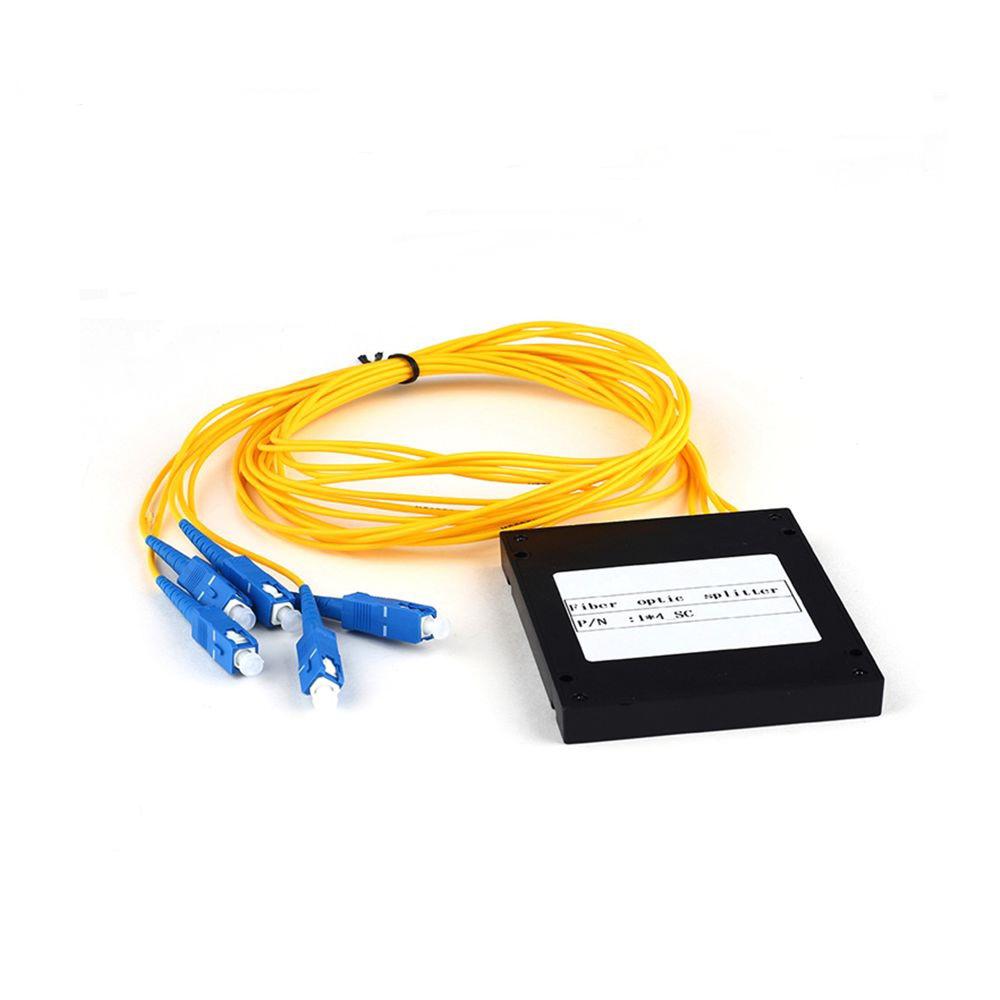

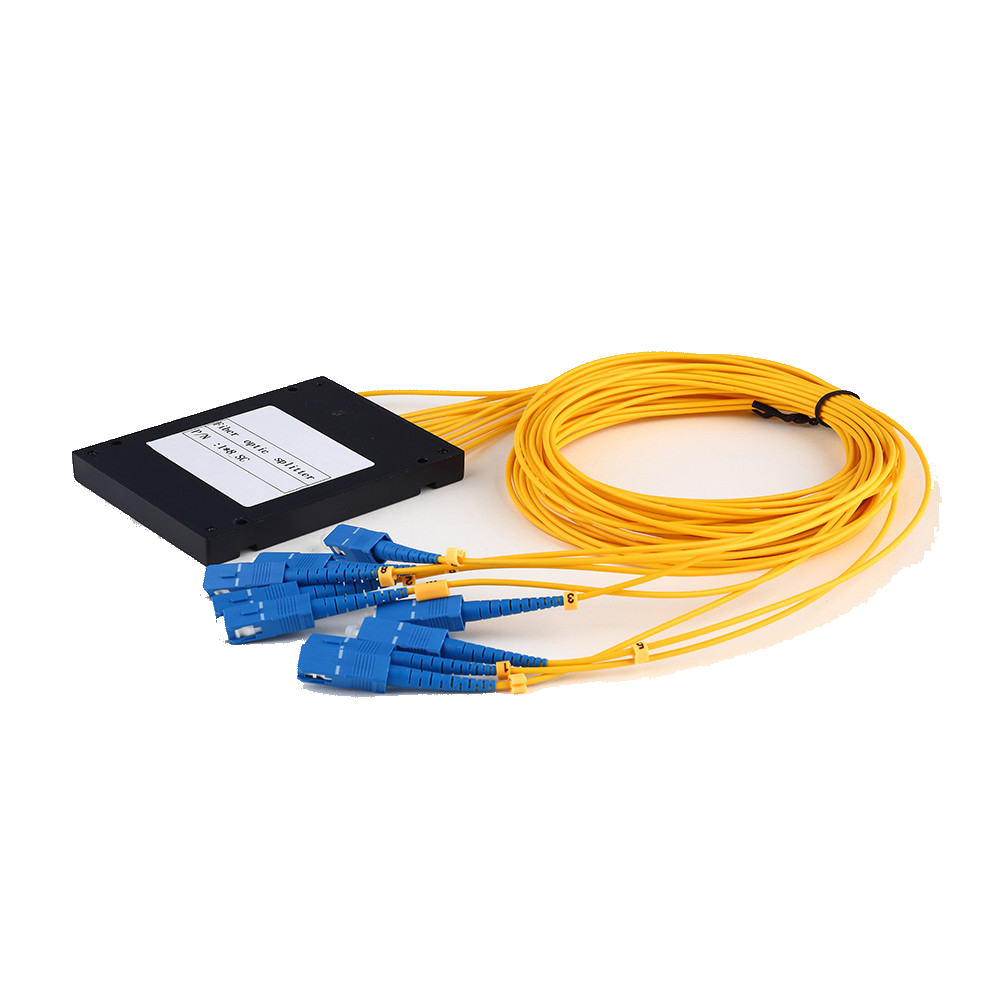

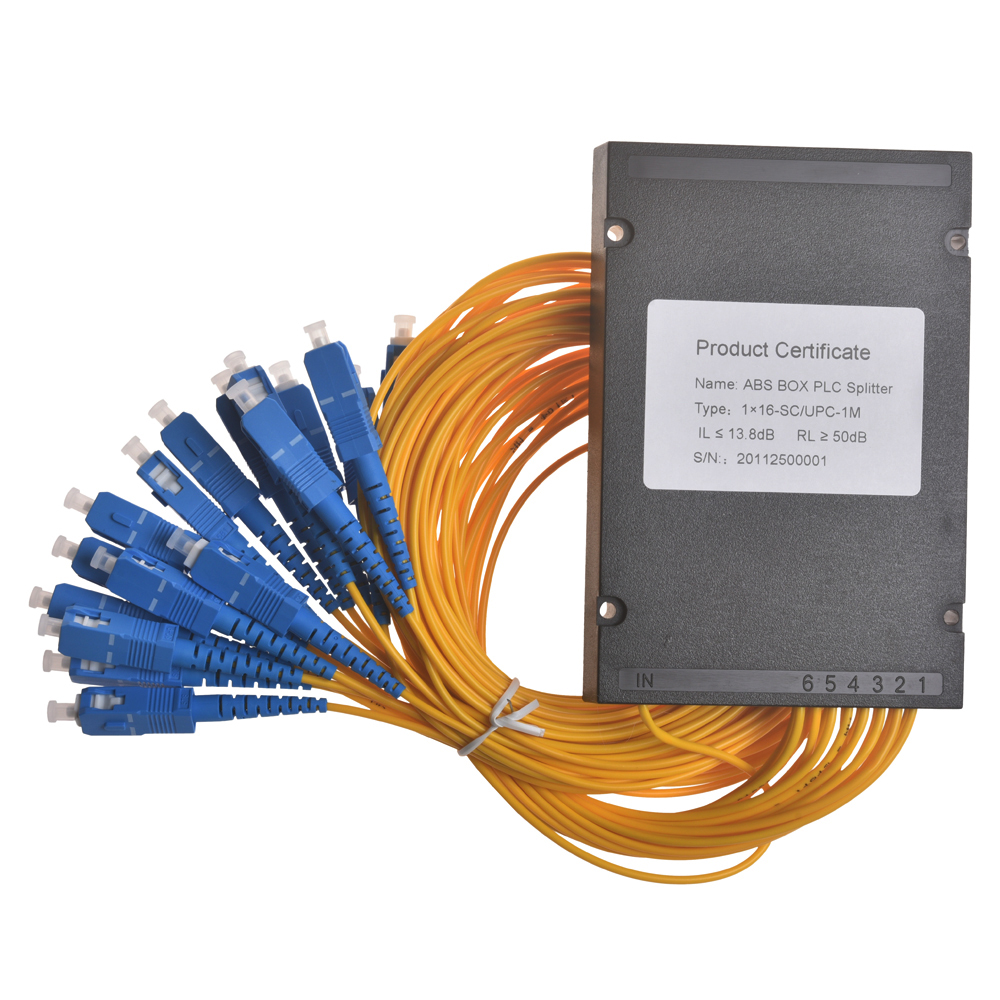

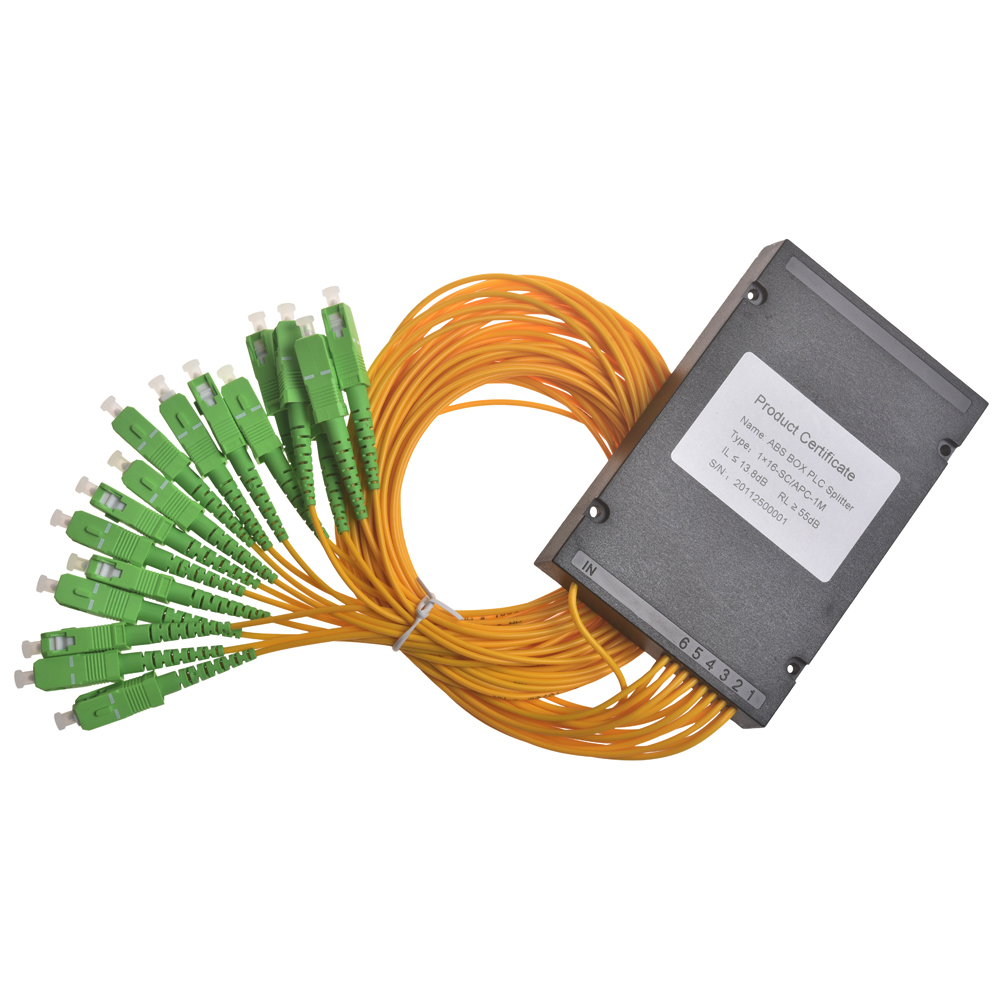

Mikroförpackning (Micro): kompakt ABS-boxdesign, lämplig för insidan av den optiska distributionslådan;

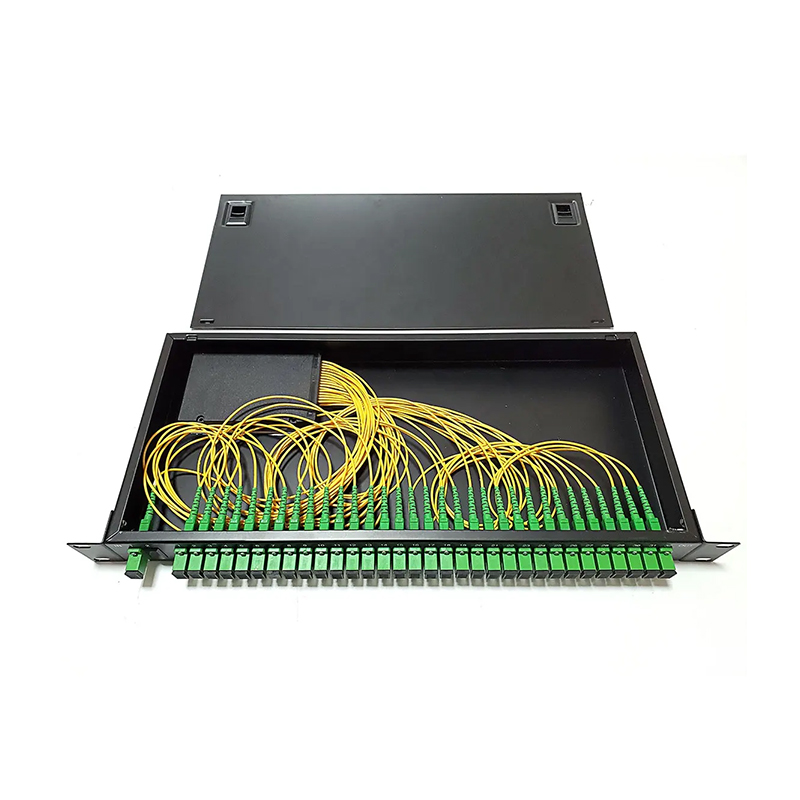

Modul/Plug-in förpackning (Module/Plug-in): standard 1U rackmodul, lätt att installera på ODF-racket;
Brickförpackning (Tray): anpassad till fiberskarvningsbricka eller distributionslåda;

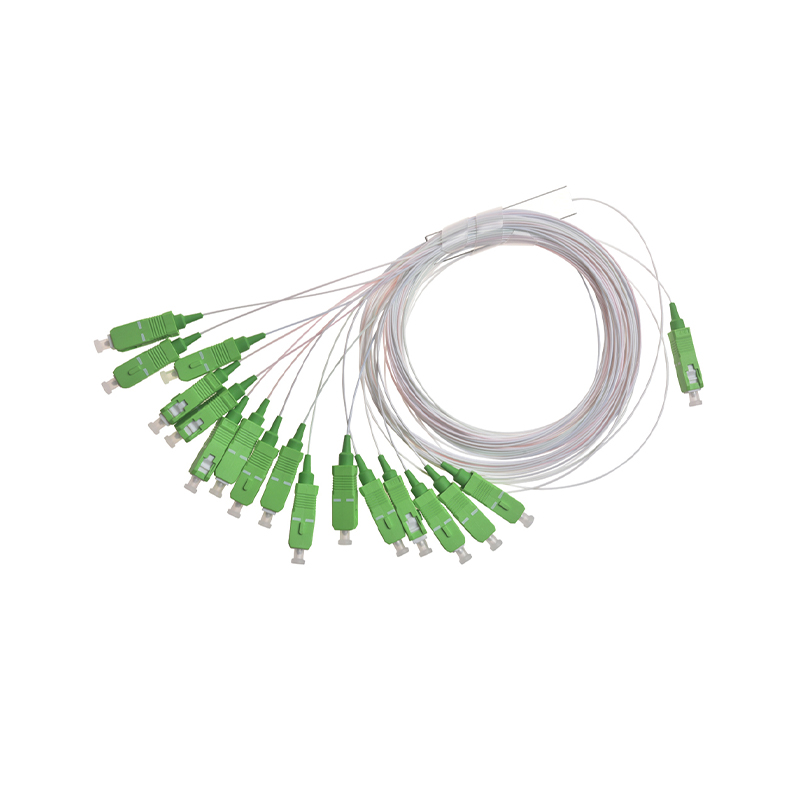

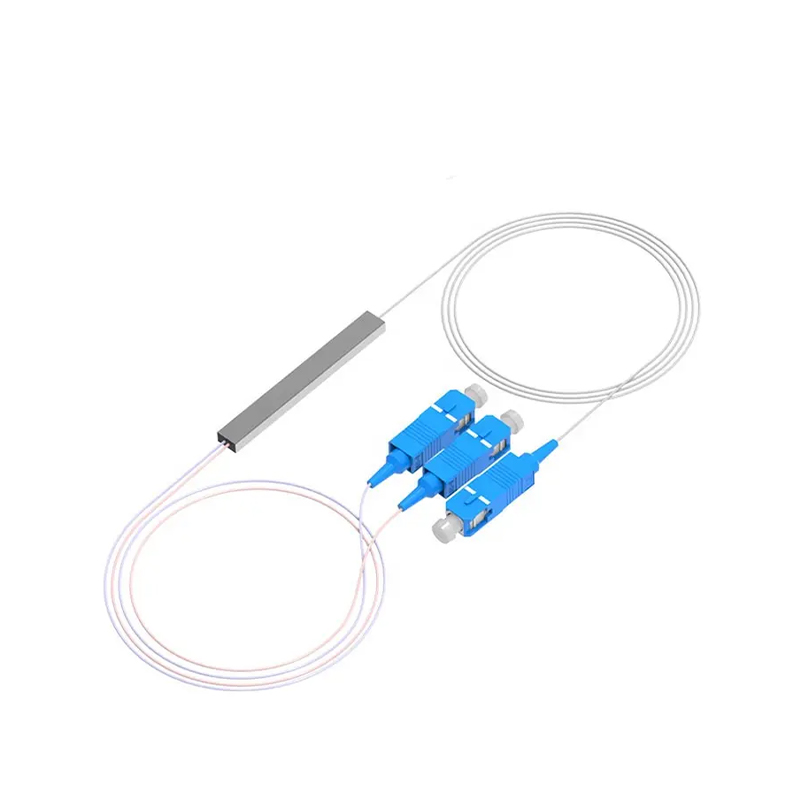

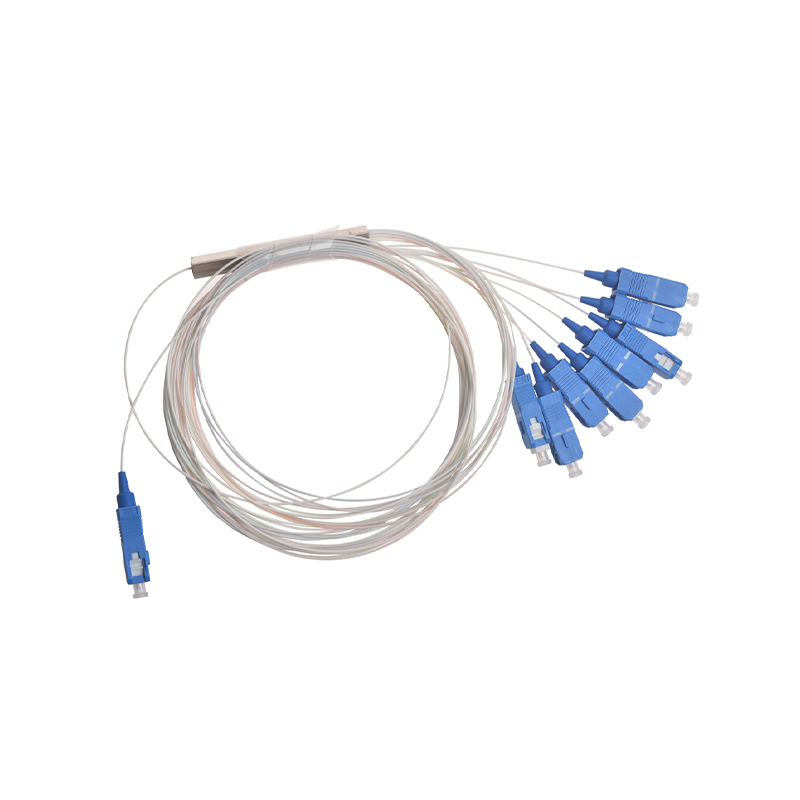

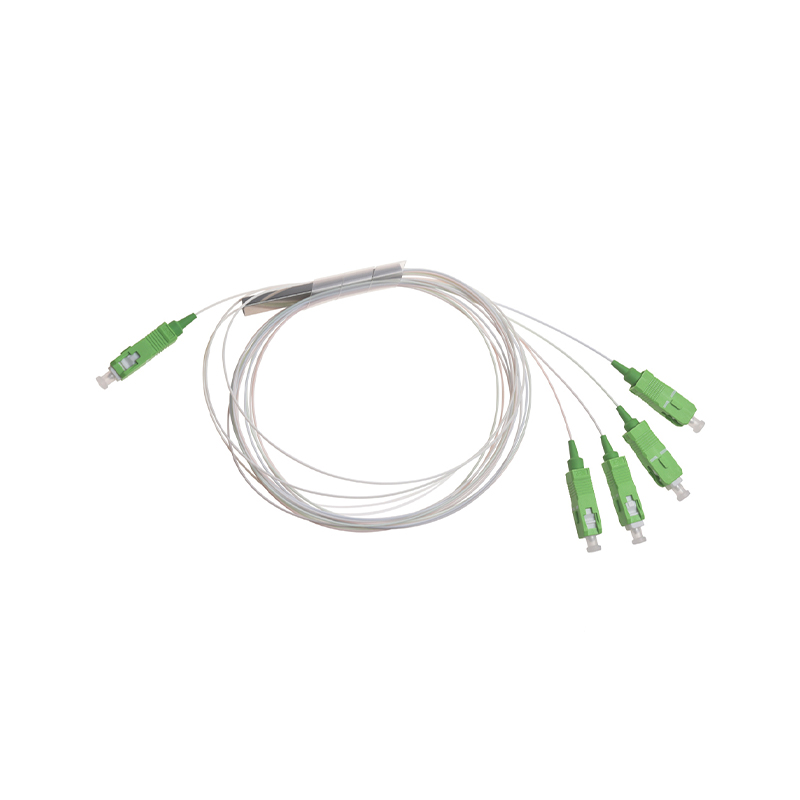

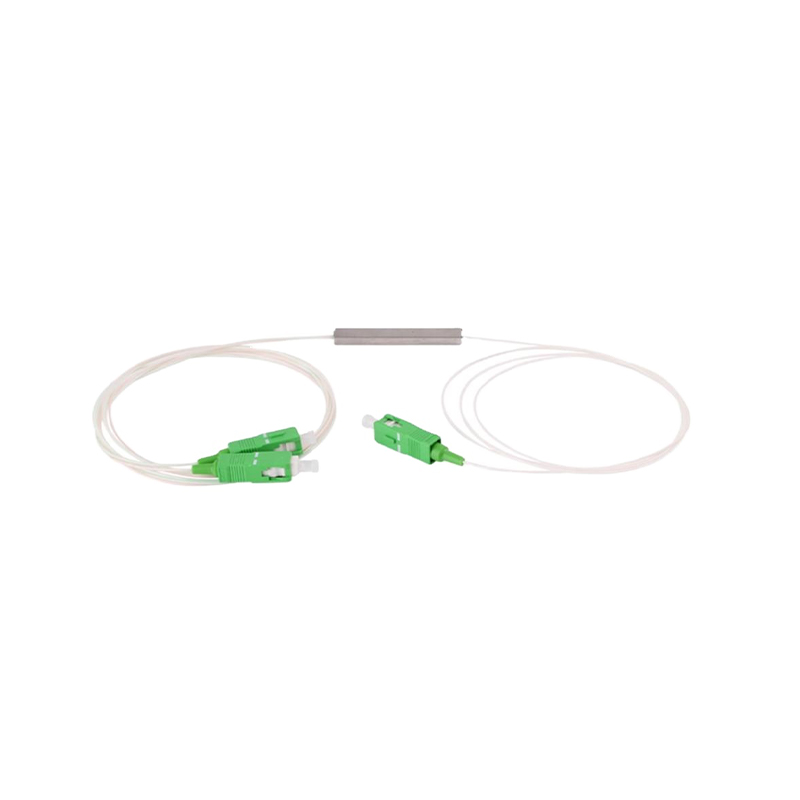

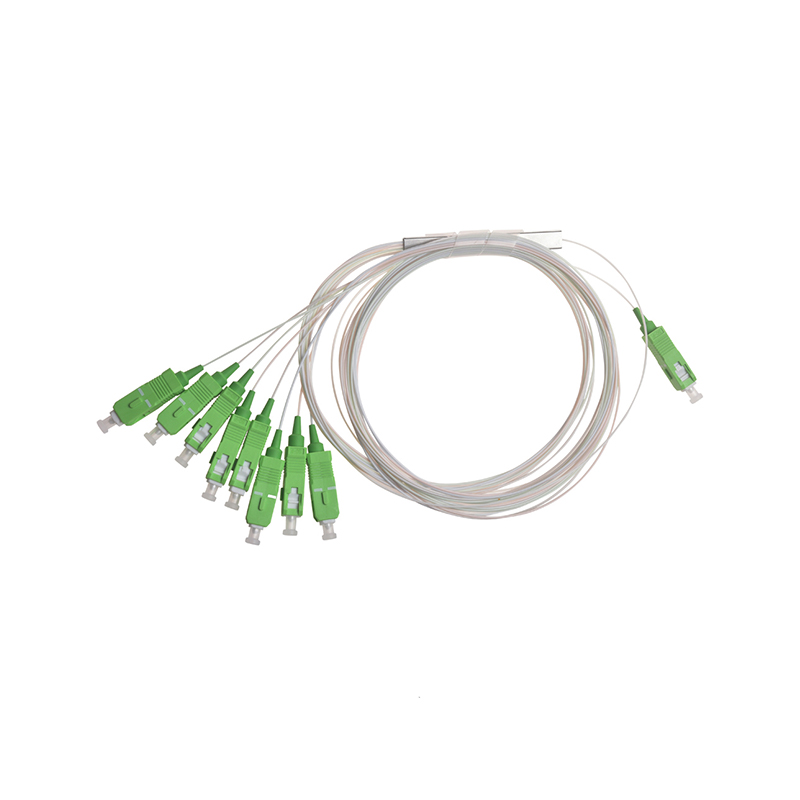

Rörförpackning i rostfritt stål (Blockless): design med hög skyddsnivå, lämplig för tuffa miljöer som hög temperatur och hög luftfuktighet.
Alla förpackningar är fyllda med silikon eller harts för att förbättra mekanisk stabilitet och miljötolerans.

Nyckelprestandaparametrar
Ningbo Goshinings PLC splitter följer strikt industristandarder när det gäller prestanda och optimerar nyckelparametrar baserat på kundernas behov:
Delat förhållande: stöder flexibla konfigurationer som 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Arbetsvåglängd: täcker ett fönster (1310/1490/1550nm), dubbelt fönster (1310/1490nm, etc.) och fullt band (1260-1650nm);
Insättningsförlust (IL): typisk Värdeintervallet är 3,6dB (1x2) till 21,0dB (1x64), vilket är bättre än branschgenomsnittet;
Uniformitet: Skillnaden i insättningsförlust för varje utgångsport är ≤1,0dB, vilket säkerställer balanserad signalfördelning;
Returförlust (RL): ≥55dB, vilket minskar signalreflektionsstörningar;
Polarisationsberoende förlust (PDL): ≤0,2dB, anpassning till olika polarisationstillståndsingångar;
Miljöanpassningsförmåga: driftstemperatur -40°C till 85°C, lagringstemperatur i samma område, uppfyller industriella applikationskrav.
Huvudapplikationsscenarier
Ningbo Goshinings PLC-splitter, som förlitar sig på fördelarna med ett komplett utbud av fiberoptiska produkter, används ofta i följande scenarier:

FTTH-nätverk: distribuera den optiska trunksignalen till flera användarterminaler (ONT/ONU) vid den optiska distributionspunkten (ODP);
PON-system: stödjer optisk signalförgrening av EPON, GPON, XG-PON, NG-PON2 och andra teknologier;
CATV optiskt nätverk: realisera flerkanalig distribution av nedströms sändningssignaler;
Fiberoptiskt avkänningssystem: stödjer flerpunktsinsamling och distribution av signaler;
Datacenter/företagsnätverk: anpassa sig till LAN- och byggnadsbehoven för kabeldragning.
Dessutom tillhandahåller företaget skräddarsydda tjänster, som kan justera delningsförhållandet, förpackningsformen eller integrera andra fiberoptiska komponenter (såsom snabbkopplingar, byglar) enligt kundens speciella behov för att hjälpa till att skapa privata varumärkesprodukter.

Nyckelpunkter i tillverkningsprocessen
Ningbo Goshinings PLC splitterproduktion följer en strikt kvalitetskontrollprocess:
Waferavsättning: odling av ett högrent kiseldioxidvågledarskikt på ett kiselsubstrat;
Fotolitografi och etsning: bildande av ett förinställt vågledarmönster genom UV-exponering och reaktiv jonetsning (RIE);
Glödgningsbehandling: optimering av vågledarens optiska egenskaper och reducering av transmissionsförluster;
Ändslipning och polering: säkerställer planheten och vertikaliteten hos vågledarens ändyta och förbättrar kopplingseffektiviteten;
Fiber array alignment koppling: användning av högprecisionsutrustning för att uppnå exakt inriktning och permanent bindning av den optiska fibern och vågledarens ändyta;
Prestandatestning: omfattande testning av nyckelparametrar såsom insättningsförlust, enhetlighet och returförlust;
Förpackningsskydd: montera skalet och fylla det med skyddslim och klara miljötillförlitlighetstester som temperaturcykler och vibrationer.

Urvalsöverväganden
Branch ratio: Bestäms enligt antalet nätverksanvändare eller filialnoder (som 1x32, 2x64).
Arbetsvåglängd: Matcha den våglängd som används av systemet (enkelt/dubbelt/trippelfönster).
Insättningsförlust: Det måste inkluderas i länkkraftsbudgeten och välja produkter som uppfyller systemmarginalkraven.
Förpackningsform: Välj mikro, plug-in, bricka eller rostfritt stålrör enligt installationsmiljön (kablage/ställ/utomhus).
Driftstemperatur: Välj mellan kommersiella eller industriella temperaturintervall beroende på driftmiljön (inomhus/utomhus).
Överensstämmelse med standarder Bekräfta överensstämmelse med industristandarder (t.ex. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
