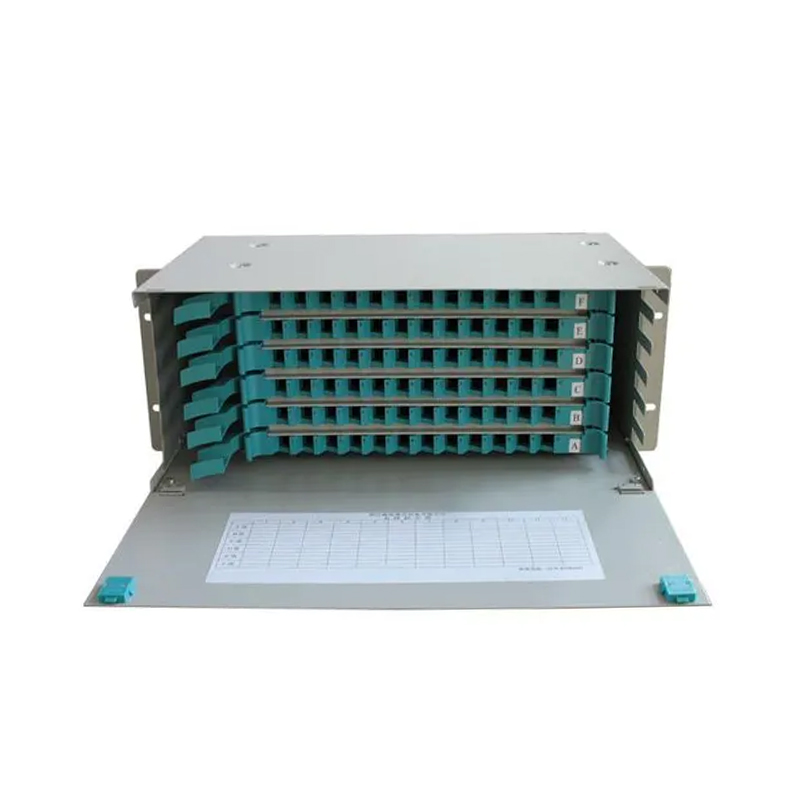

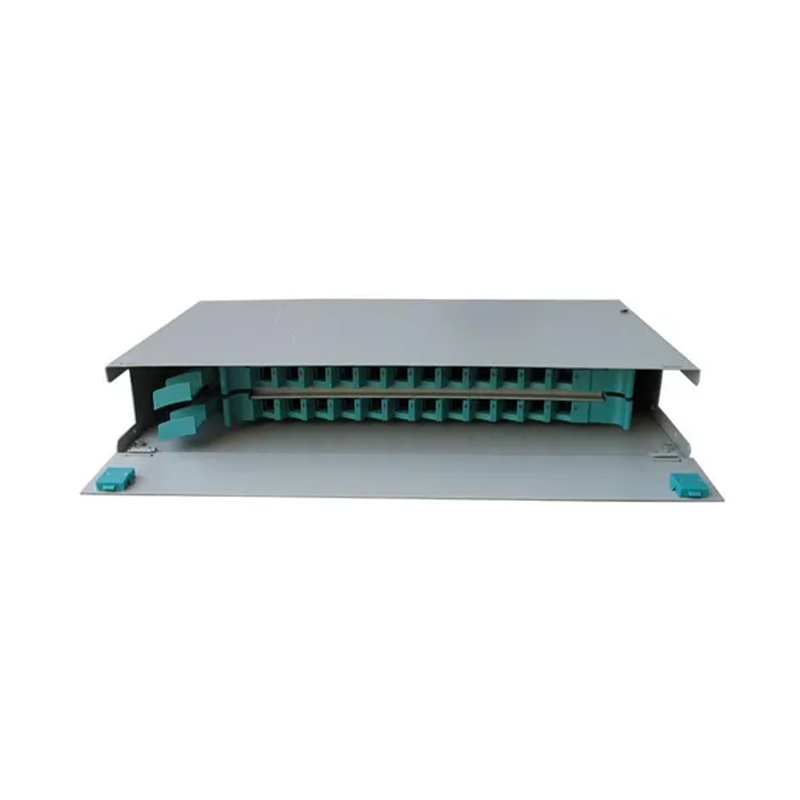

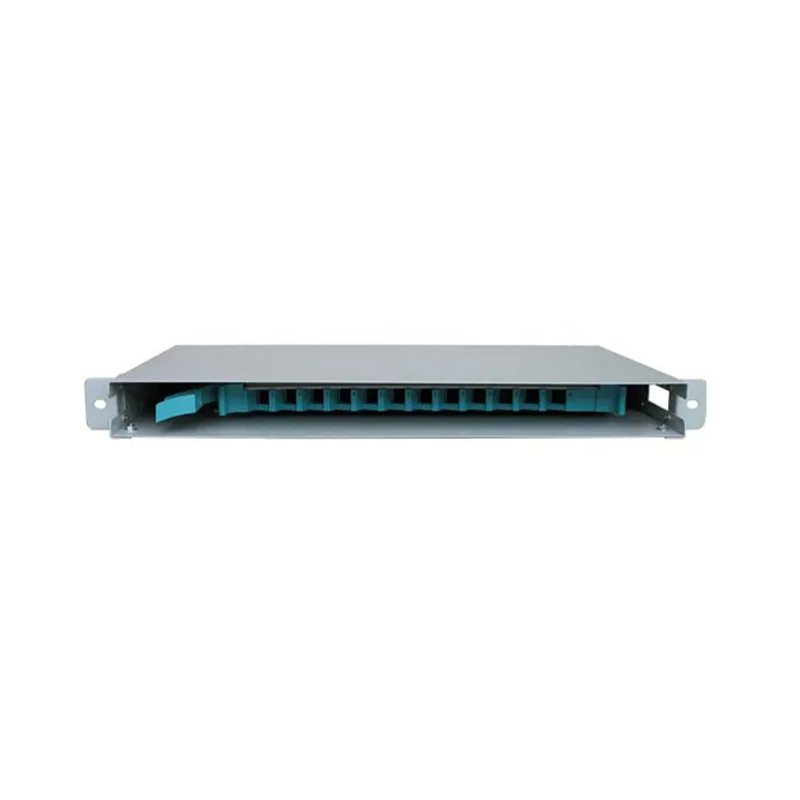

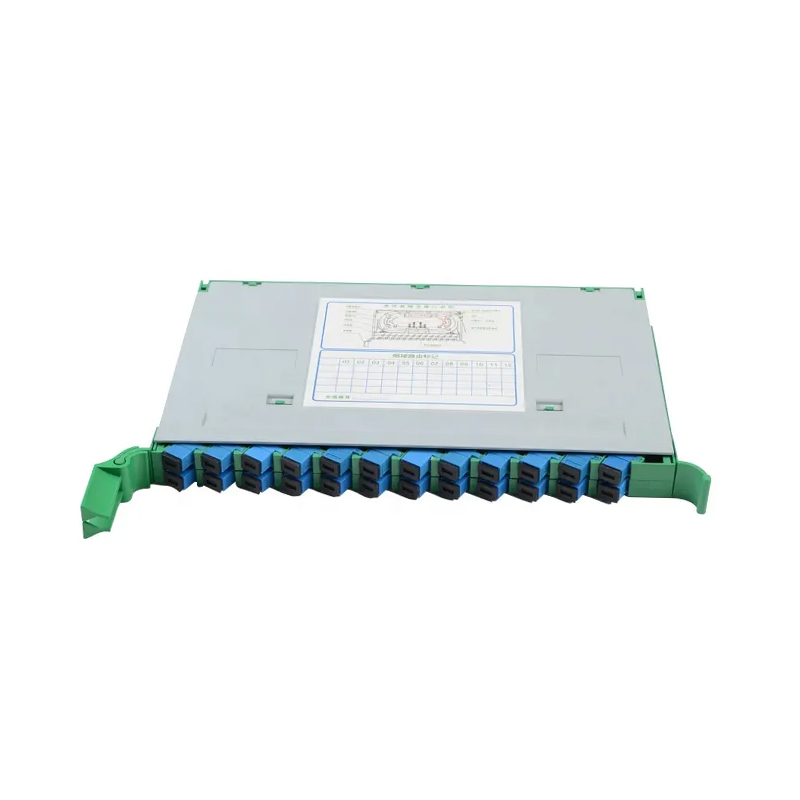

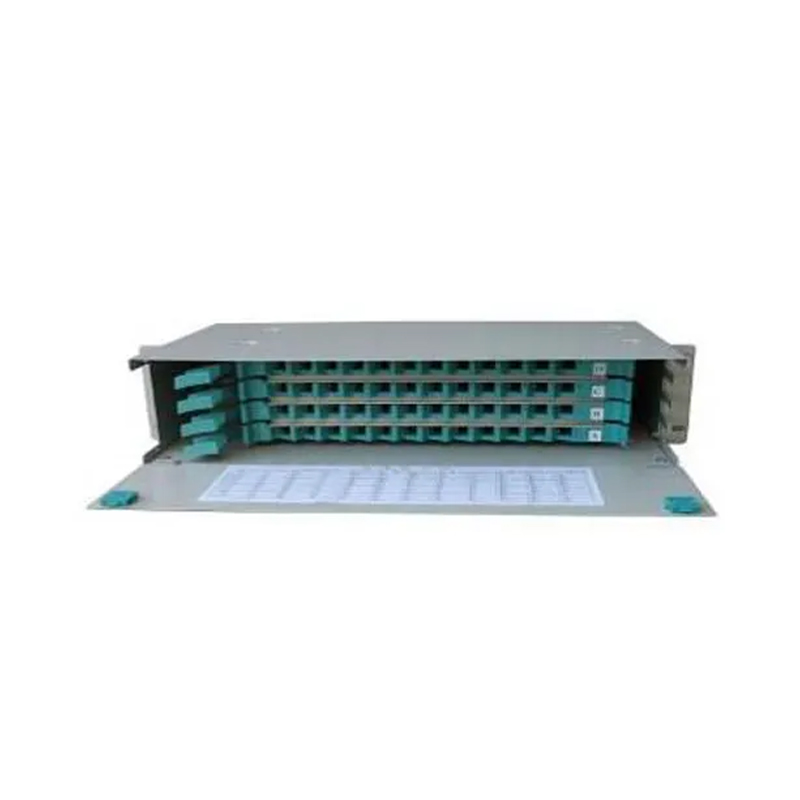

ODF fiberoptisk distributionsram

Optical Distribution Frame (ODF) är ett standardiserat rack eller skåp som används i fiberoptiska kommunikationsnätverk för att organisera, avsluta, skarva och distribuera optiska fibrer. Den fungerar som ett centralt nav för att hantera fiberanslutningar mellan inkommande/utgående kablar, patchkablar och nätverksutrustning.

OM OSS

Ningbo Goshining Communication Technology Co., Ltd. är ett företag som designar, producerar och säljer ett komplett utbud av fiberoptiska produkter med högkvalitativa och förstklassiga tjänster, som gör det möjligt för oss att möta alla kunders krav och erbjuda one-stop-service. Våra produkter inkluderar fiberoptisk snabbkoppling, patchkabel, PLC-delare, kablar, distributionsdosa, skarvförslutning och terminalbox etc. Vi erbjuder även kundanpassningstjänster för att hjälpa till att utveckla ditt eget varumärke.

Certifikat
Nyheter
  • Dec 05, 2025_Goshining

    Vilka funktioner har en fiberoptisk anslutningslåda?

    I moderna kommunikationsnät, a fiberoptisk anslutningslåda (Fiber Optic Terminal Box), även allmänt känd som en fiberoptisk distributionsbox, fiberoptisk korridorbox eller fiberoptisk splitterbox, är en oumbärlig nyckelkomponent i...
    Läs mer
  • Nov 28, 2025_Goshining

    Hur reparerar man fiberoptiska patchsladdar?

    Fiberoptisk kommunikation har blivit hörnstenen i modern nätverksinfrastruktur. I hela det optiska nätverket, fiberoptiska patchsladdar är utan tvekan de vanligaste och mest avgörande anslutningskomponenterna. Skador på fiberoptis...
    Läs mer
  • Nov 14, 2025_Goshining

    Vad är en fiberoptisk snabbkoppling?

    I dagens snabbt växande informationsålder har fiberoptisk kommunikation blivit en kärnteknologi för stamnät och accessnät. Den snabba driftsättningen och underhållet av fiberoptiska nätverk är starkt beroende av en nyckelkomponent – ​​de...
    Läs mer
ODF fiberoptisk distributionsram Industry knowledge

Fiberoptiska patchpaneler är kärnutrustning för fiberoptisk anslutning, distribution och förvaltning i fiberoptiska kommunikationssystem. Deras huvudfunktioner återspeglas i följande aspekter:

För det första inser fiberoptiska patchpaneler den ordnade anslutningen av fiberoptiska linjer. I kommunikationsnätverk behöver ett stort antal optiska fibrer anslutas till varandra, och fiberoptiska patchpaneler ger en standardiserad plattform för att göra dessa anslutningar ordnade. Den kan centralt hantera optiska fibrer från olika riktningar, undvika linjeförvirring och avsevärt förbättra systemets underhållsbarhet.

För det andra ger fiberoptiska patchpaneler tillförlitliga skyddsfunktioner. Fiberkärnan är extremt ömtålig och känslig för fysiska skador och miljöfaktorer. Genom sitt robusta skal och inre struktur ger patchpanelen mekaniskt skydd och miljöisolering för viktiga delar som fiberoptiska kontakter och fusionspunkter, vilket effektivt förhindrar erosion av externa faktorer som damm och fukt.

Fiberoptiska patchpaneler underlättar flexibel utbyggnad av linjer. När affärsbehoven förändras kan fiberoptiska linjer behöva justeras ofta. Utformningen av patchpanelen gör det möjligt för tekniker att snabbt och bekvämt utföra fiberbygel-, test- och underhållsoperationer, vilket avsevärt förbättrar arbetseffektiviteten.

Slutligen hjälper fiberoptiska patchpaneler till att uppnå standardiserad hantering. Genom ett enhetligt gränssnitt och identifieringssystem gör patchpanelen det komplexa fiberoptiska nätverket visuellt och standardiserat, vilket är bekvämt för daglig hantering och felsökning.

Arbetsprincipen för den fiberoptiska patchpanelen är baserad på den grundläggande principen för fiberoptisk kommunikation och kombinerar konceptet med strukturerad kablage. Dess kärnfunktion är att realisera distribution och överföring av optiska signaler utan att bearbeta eller ändra själva signalen. När den optiska signalen överförs till patchpanelen genom den optiska fibern går den först in i patchpanelens inkommande linjeområde. Här är den optiska fibern vanligtvis fixerad på en lämplig stödstruktur och nödvändig lindning utförs för att bibehålla en lämplig böjradie för att undvika optisk signaldämpning orsakad av överdriven böjning.

Därefter kan den optiska fibern anslutas i patchpanelen på två huvudsakliga sätt: det ena är direktdockning med optiska fiberkontakter och det andra är att uppnå permanent anslutning genom sammansmältning. Anslutningsdockningsmetoden är flexibel och lätt att justera senare; fusionsmetoden har lägre förlust och högre stabilitet. Det finns vanligtvis speciella smältbrickor eller adapterpaneler inuti patchpanelen för att stödja dessa två anslutningsmetoder.

Efter att anslutningen är klar kan den optiska signalen distribueras till olika uttagsportar genom byglar eller pigtails och sedan kopplas till motsvarande kommunikationsutrustning eller andra optiska fiberlinjer. Under hela processen säkerställer distributionsramen att den optiska fibern dirigeras rimligt, böjningarna är lämpliga och att alla anslutningspunkter är fasta och pålitliga, vilket minimerar signalförlusten.
